型号

213

型号

238

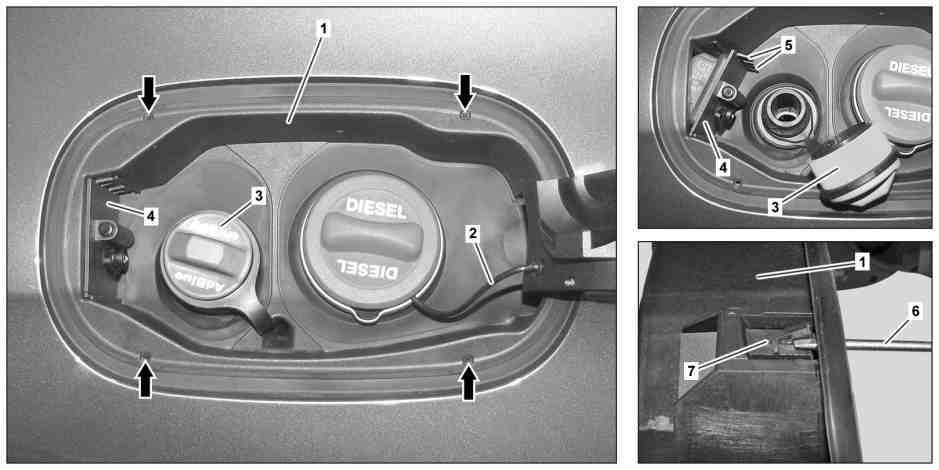

图示为车型 213.0，装配 BlueTEC 选择性催化还原 (SCR) 柴油尾气净化装置/代码 U77

1

油箱加注凹槽

4

促动器电机

6

螺丝刀

2

止动带

5

掣子爪

7

掣子爪

3

AdBlue® 雾状尿素水溶液护盖

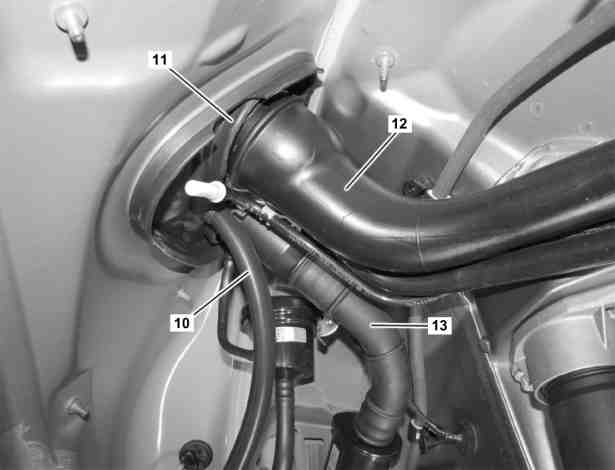

图示为车型 213.0，装配 BlueTEC 选择性催化还原 (SCR) 柴油尾气净化装置/代码 U77

10

排放软管

11

密封件

12

加注管

13

AdBlue® 雾状尿素水溶液加注管

a
警告
severity=W

对 AdBlue 雾状尿素水溶液管路和与之相连的部件进行操作时, 存在
烧伤和烫伤的
风险
. 处理 AdBlue(浓度为 32.5 % 的尿素水溶液)时,皮肤和眼睛有
受伤的
风险
。 吞下 AdBlue 雾状尿素水溶液有中毒的
风险

只能将 AdBlue 雾状尿素水溶液倒入合适的容器中. 等待至压力释放之后, 再对废气再处理系统进行操作.

AS14.40-Z-0001-01A

a
风险
severity=D

燃油被引燃有爆炸的
风险
,如果吸入或吞入燃油则会有中毒的
风险
,同时,皮肤和眼睛接触到燃油则有
受伤的
风险
。

严禁火, 火花, 明火或吸烟. 只能将燃油倒入合适且正确标记的容器中.

处理燃油时, 穿上防护服.

AS47.00-Z-0001-01A

关于 AdBlue® 雾状尿素水溶液的用途, 物理特性和处理的说明

AH14.40-N-0001-01A

e

拆卸

1

拆下右后翼子板的翼子板内衬板

AR88.10-P-1400LWE

2

将排放软管 (10) 从油箱加注凹槽 (1) 上拆下

3

拆下油箱盖板

4

将止动带 (2) 从油箱盖板铰链上拆下

5.1

拆下橡胶塞（箭头所示）

如果之前已拆下所安装的油箱加注凹槽 (1)。

5.2

使用 3 mm的钻头钻穿凹槽（箭头所示）

如果是首次拆卸所安装的油箱加注凹槽 (1)。

6

从加注接管上拧开 AdBlue® 雾状尿素水溶液封盖 (3)

型号 213, 238

带代码U77 (柴油发动机尾气净化 BLUETEC（选择性催化还原 SCR）)

型号 213, 238

带代码U79 (第 3 代 BLUETEC (SCR) 柴油排放控制)

7

松开掣子爪 (5) 并将促动器电机 (4) 从油箱加注凹槽 (1) 上拆下

8

断开促动器电机的电气连接器 (4)

9

使用适当的螺丝刀 (6) 从开孔（箭头所示）位置连续拆下掣子爪 (7)，然后将油箱加注凹槽 (1) 从车身开口中拉出

10

将密封件 (11) 滑动到油箱盖上方

润滑油, 橡胶总成, 1 L

*BR00.45-Z-1010-06A

11

将密封件 (11) 滑到 AdBlue® 雾状尿素水溶液加注管 (13) 上方

型号 213, 238

带代码U77 (柴油发动机尾气净化 BLUETEC（选择性催化还原 SCR）)

型号 213, 238

带代码U79 (第 3 代 BLUETEC (SCR) 柴油排放控制)

润滑油, 橡胶总成, 1 L

*BR00.45-Z-1010-06A

12

取下油箱加注凹槽 (1)

13

将 AdBlue® 雾状尿素水溶液封盖 (3) 拧到加注接管上

型号 213, 238

带代码U77 (柴油发动机尾气净化 BLUETEC（选择性催化还原 SCR）)

型号 213, 238

带代码U79 (第 3 代 BLUETEC (SCR) 柴油排放控制)

如需其他作业。

d

安装

14

从加注接管上拧开 AdBlue® 雾状尿素水溶液封盖 (3)

型号 213, 238

带代码U77 (柴油发动机尾气净化 BLUETEC（选择性催化还原 SCR）)

型号 213, 238

带代码U79 (第 3 代 BLUETEC (SCR) 柴油排放控制)

如果需要执行其他作业。

15

在油箱加注凹槽 (1) 中安装橡皮塞（箭头方向）

如果重复使用油箱加注凹槽 (1)。

润滑油, 橡胶总成, 1 L

*BR00.45-Z-1010-06A

16

将密封件 (11) 滑动到油箱盖上方

润滑油, 橡胶总成, 1 L

*BR00.45-Z-1010-06A

17

将密封件 (11) 滑到 AdBlue® 雾状尿素水溶液加注管 (13) 上方

型号 213, 238

带代码U77 (柴油发动机尾气净化 BLUETEC（选择性催化还原 SCR）)

型号 213, 238

带代码U79 (第 3 代 BLUETEC (SCR) 柴油排放控制)

润滑油, 橡胶总成, 1 L

*BR00.45-Z-1010-06A

18

将油箱加注凹槽 (1) 按进车身的开口中，直至可以将所有掣子爪 (7) 卡紧

19

将电气连接器连接到促动器电机 (4)

20

将促动器电机 (4) 插入油箱加注凹槽 (1) 并卡入掣子爪 (5) 中

21

将 AdBlue® 雾状尿素水溶液封盖 (3) 拧到加注接管上

型号 213, 238

带代码U77 (柴油发动机尾气净化 BLUETEC（选择性催化还原 SCR）)

型号 213, 238

带代码U79 (第 3 代 BLUETEC (SCR) 柴油排放控制)

22

将止动带 (2) 安装到油箱盖铰链中

23

安装加油口盖板

24

使密封件 (11) 穿过排放软管 (10) 的连接接头

25

将排放软管 (10) 安装在连接接头

26

在右后翼子板中安装翼子板内衬

AR88.10-P-1400LWE

检修工具

号码

名称

订单号

BR00.45-Z-1010-06A

润滑油, 橡胶总成, 1 L

A 000 989 03 67
