型号

205.0/1/2

型号

213

型号

253

型号

293

更改提示

10.09.2015

修订了用于校准 360° 摄像头的规格。

操作步骤 12

10.09.2015

新增了“检查车外后视镜的功能是否正常”。

操作步骤 13

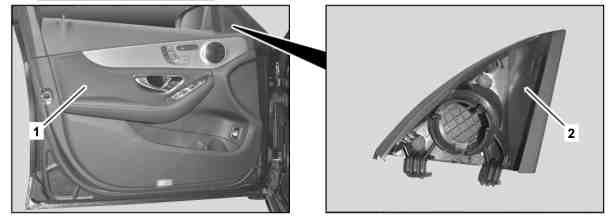

图示为车型 205.0 的车辆左侧

1

车门饰板

2

后视镜三角板镶板

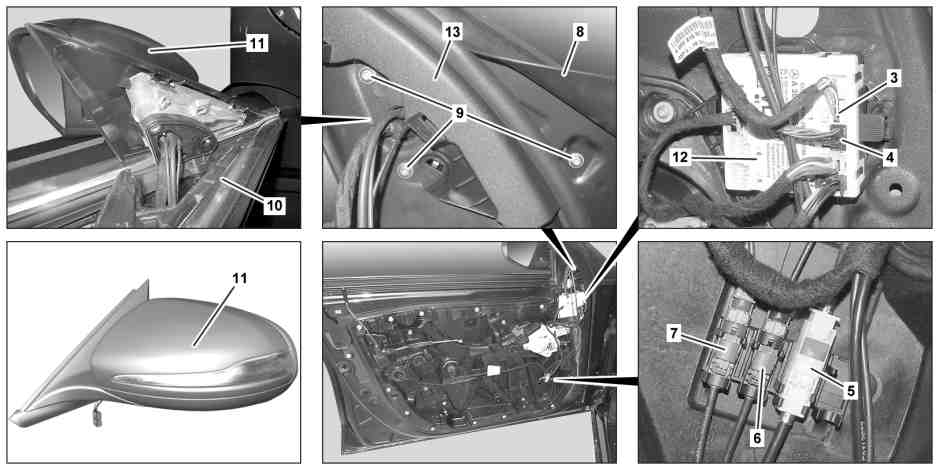

图示为车型 205.0 的车辆左侧

3

电气连接器

9

螺栓

4

电气连接器

10

车门密封件

5

电气连接器（装配 360° 摄像头/代码 (501)）

11

车外后视镜

6

电气连接器（装配电话天线/代码 (274)）

12

前车门控制单元

7

电气连接器（装配全球定位系统 (GPS) 天线/代码 (270)）

13

车窗框架饰板

8

密封件

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

将前车门中的侧车窗移动至最低位置。

2.1

松开车门饰板 (1)，直至可以接取前车门控制单元 (12) 上的电气连接器（3、4）。

型号 205.0/1/2, 213, 253, 293

除了代码270 (GPS 天线)

除了代码274 (电话天线)

除了代码501 (360°摄像头)

AR72.10-P-1000LW

2.2

拆下前车门的车门饰板 (1)。

型号 205.0/1/2, 213, 253, 293

带代码270 (GPS 天线)

型号 205.0/1/2, 213, 253, 293

带代码274 (电话天线)

型号 205.0/1/2, 213, 253, 293

带代码501 (360°摄像头)

AR72.10-P-1000LW

3

拆下前车门上的后视镜三角板饰板 (2)。

i
型号 205.0/1/2

带代码810 (音响系统)

型号 253, 293

带代码810 (音响系统)

在保持电线连接的情况下，让后视镜三角板镶板 (2) 垂下。

i
型号 213

在保持电线连接的情况下，让后视镜三角板镶板 (2) 垂下。电气连接器的数量可能因配置而异。

4

将电气连接器（3、4）从前车门控制单元 (12) 上断开。

5

将电气连接器 (5) 从支架上松开并断开。

型号 205.0/1/2, 213, 253, 293

带代码501 (360°摄像头)

6

将电气连接器 (6) 从支架上松开并断开。

型号 205.0/1/2, 213, 253, 293

带代码274 (电话天线)

7

将电气连接器 (7) 从支架上松开并断开。

型号 205.0/1/2, 213, 253, 293

带代码270 (GPS 天线)

8

松开螺钉 (9) 区域中的车窗框架饰板 (13)。

型号 213

i
车窗框架镶板 (13) 在后视镜三角板区域内通过一个紧固夹夹紧车窗框架中。

9

抬起密封件 (8) 并拆下螺钉 (9)。

10

将车外后视镜 (11) 的顶部从车门密封件 (10) 中移出并拆下。

11

按照与拆卸相反的顺序进行安装

12.1

使用诊断系统校准车外后视镜 (11) 上的 360° 摄像头。

型号 205.0/1/2, 213, 253, 293

带代码501 (360°摄像头)

如果拆下了左侧或右侧车外后视镜 (11)。

a

型号 293

带代码501 (360°摄像头)

AD00.00-P-2000-06FR

a

型号 205.0/1/2, 213, 253

带代码501 (360°摄像头)

AD00.00-P-2000-04B

12.2

通过车辆诊断系统校准 360° 摄像头系统中的所有摄像头。

型号 205.0/1/2, 213, 253, 293

带代码501 (360°摄像头)

如果拆下了左侧或右侧车外后视镜 (11)。

a

型号 205.0/1/2, 213, 253

带代码501 (360°摄像头)

AD00.00-P-2000-04B

a

型号 293

带代码501 (360°摄像头)

AD00.00-P-2000-06FR

g

检验

13

对车外后视镜 (11) 进行功能测试。
