型号

205, 213, 217, 222, 238, 253, 293

更改提示

30.01.2019

工作程序已完全修改。

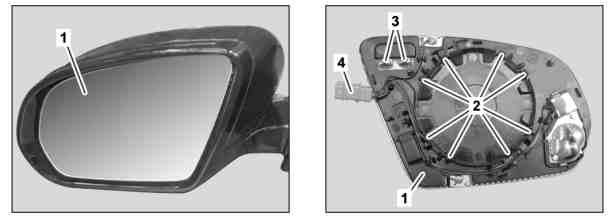

图示为车型 222

1

后视镜玻璃

2

掣子爪

3

电气连接器

4

电气连接器

a
警告
severity=W

有由于接触或吸入反射镜镜片中的物质而造成皮肤、眼睛和呼吸系统
受伤的
风险
。

戴上防护手套和防护眼镜.

AS60.00-Z-0008-01R

e
d

拆卸/安装

1

倾斜后视镜玻璃 (1) 顶部。

2

用手从壳体上拆下后视镜玻璃 (1) 并在后视镜玻璃调节驱动装置处松开。

p

松开过程中，确保后视镜玻璃 (1) 未过度张紧。

否则后视镜玻璃 (1) 会损坏且必须进行更换。

i
安装:
将后视镜玻璃 (1) 从底部向上夹到后视镜玻璃调节驱动装置上。确保所有掣子爪 (2) 完全锁止。

3

断开电气连接器（3、4）的电线，拆下后视镜玻璃 (1)。

i
电气连接器（3、4）的数量取决于车辆设备。

i
安装:
确保正确铺设电线束。

4

按照拆卸的相反顺序进行安装
