AR88.70-P-9040LF
拆卸/安装车外后视镜饰板
30.04.2019
型号
205, 213, 217, 222, 238, 253, 293
P88.70-2689-09

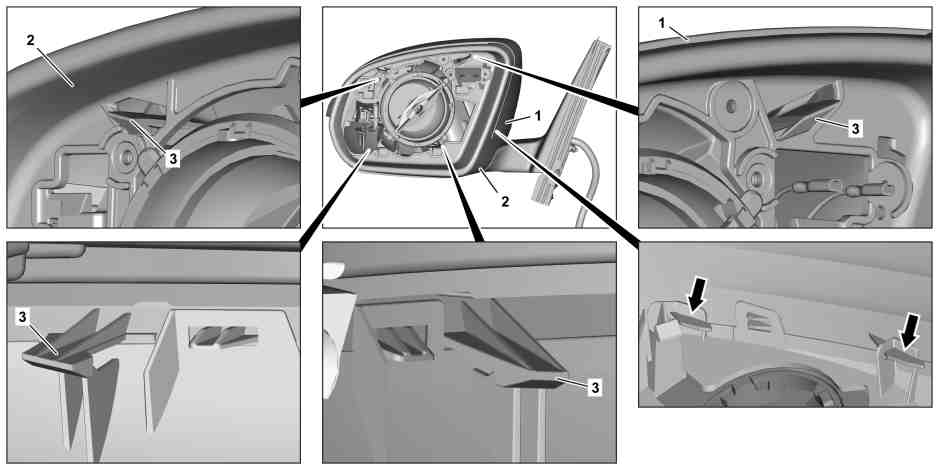

图示为车型 222 的左侧车外后视镜
1
车外后视镜饰件
2
车外后视镜外壳
3
掣子爪
图示为车型 222 的左侧车外后视镜
1
车外后视镜饰件
2
车外后视镜外壳
P88.70-2690-01
e
d
拆卸/安装
1
拆下后视镜镜面玻璃。
AR88.70-P-9020LF
2
释放掣子爪 (3) 并将车外后视镜饰件 (1) 从车外后视镜外壳 (2) 上向前拆下。
i
安装:
将车外后视镜镶板 (1) 内侧上的导向装置（箭头所示）移动至车外后视镜外壳 (2) 中。
3
按照拆卸的相反顺序进行安装
