型号

205.0/1/2, 213, 253

带代码P49 (后视镜套件)

型号

222

型号

293

带代码P49 (后视镜套件)

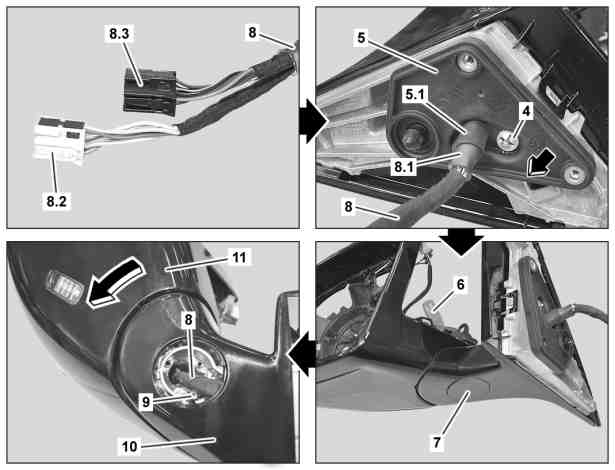

图示为车型 222

4

锁止垫圈

5

密封件

5.1

通道

6

螺丝刀

7

护盖

8

线束

8.1

通道索环

8.2

插头外壳

8.3

插头外壳

9

螺钉

10

后视镜底座

11

后视镜外壳

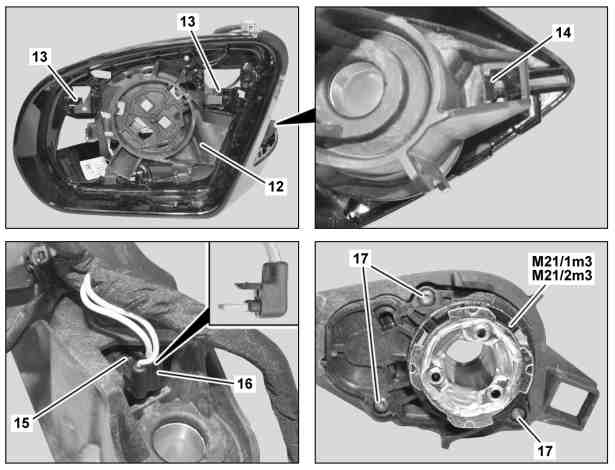

图示为车型 222

1

车外后视镜后折电机

12

后视镜板

13

掣子爪

14

掣子爪

15

安装夹

16

电气连接器

17

螺栓

e
d

拆卸/安装

1

拆下车外后视镜。

型号 205.0/1/2, 213, 253

带代码P49 (后视镜套件)

型号 293

带代码P49 (后视镜套件)

AR88.70-P-9000LW

型号 222

除了代码Z07 (顶部防护装置)

AR88.70-P-9000LF

型号 222

带代码Z07 (顶部防护装置)

AR88.70-P-9000LFS

2

将饰板从车外后视镜上拆下。

AR88.70-P-9040LF

3

拆下车窗玻璃调节驱动装置。

AR88.70-P-9060LF

4

将插头外壳 (8.3) 和插头外壳 (8.2) 从线束 (8) 上拆下。

5

拆下防松垫圈 (4) 并将密封件 (5) 从线束 (8) 上解开。

i
安装:
密封件 (5) 的通道 (5.1) 必须位于线束 (8) 的馈通索环 (8.1) 上。

6

使用合适的螺丝刀 (6) 将护盖 (7) 从对面松开并拆下。

7

将螺钉 (9) 拧入三个钻孔之中的最前者中，直至可以清除地看到后视镜外壳 (11) 从后视镜底座 (10) 脱离。

i
螺栓 (9) 未包含在车外后视镜后折电机 (1) 的套件目录中，必须单独进行订购。

8

按照箭头方向转动，从而将后视镜外壳 (11) 从后视镜底座 (10) 上断开。

i
后视镜外壳 (11) 和后视镜底座 (10) 通过卡口锁互相连接。

9

将螺钉 (9) 从钻孔中取下。

10

将线束 (8) 从后视镜底座 (10) 中拉出。

11

松开掣子爪 (13) 并提起后视镜板 (12)；稍稍提起。

12

松开掣子爪 (14) 并将后视镜板 (12) 从后视镜外壳 (11) 上拆下。

13

松开紧固夹 (15) 并将电气连接器 (16) 从车外后视镜后折电机 (1) 上解开。

14

拆下螺钉 (17)。

15

拆下车外后视镜后折电机 (1)。

16

按照与拆卸相反的顺序进行安装
