型号

213

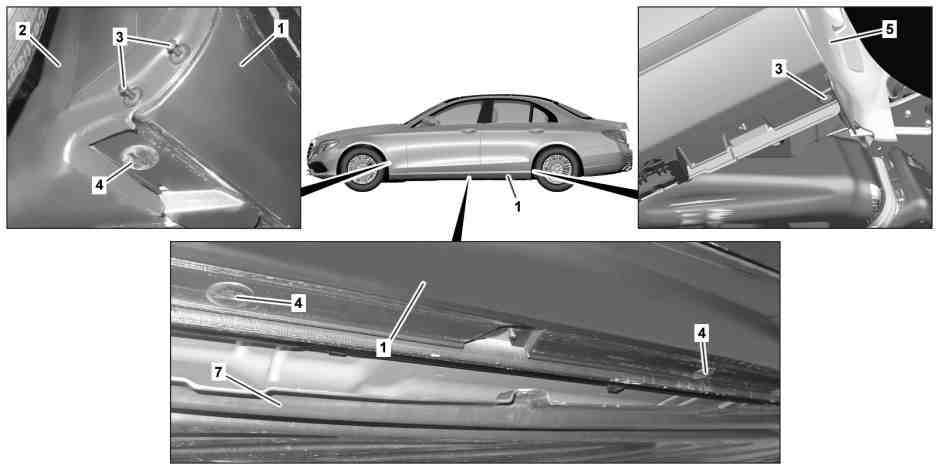

图示为车型 213.0 的左侧

1

纵梁镶板

4

固定卡

2

前翼子板内衬板

5

后翼子板内衬板

3

膨胀铆钉

7

底板饰板

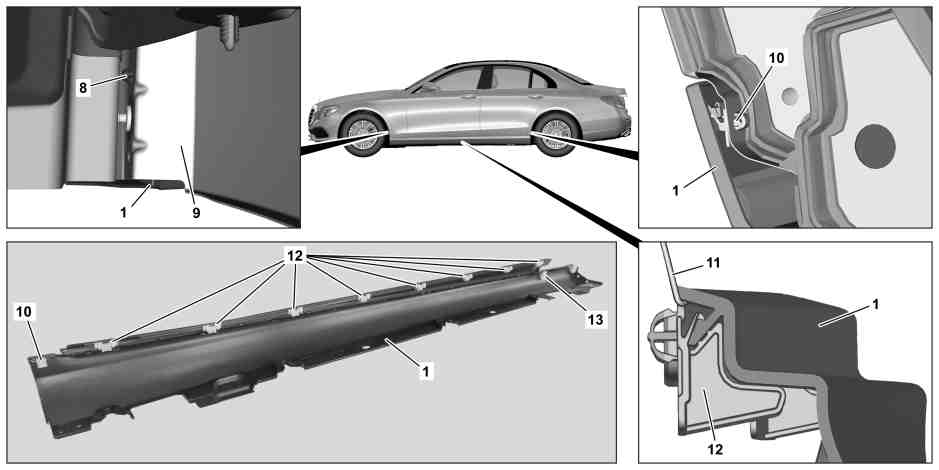

图示为车型 213.0 的左侧

1

纵梁镶板

11

拉拔钩

8

固定卡

12

固定卡

9

翼子板

13

固定卡

10

固定卡

e
d

拆卸/安装

1

拔开纵梁镶板 (1) 区域内的底板饰板 (7) 并从固定螺栓上拉下

AR61.30-P-1001LWE

2

拆下膨胀铆钉 (3)

3

将固定卡 (4) 转动 90° 并拆下

4

打开前车门

5

打开后车门

6

使用毛毡条遮盖后车门的前部底部区域

i
毛毡条能够避免纵梁镶板 (1) 至后车门上出现刮擦.

毛毡条

*BR00.45-Z-1150-02A

7

将前部翼子板内衬板(2) 按压至一侧, 直至可够到夹子 (8) 下面

8

使用合适的钳子将固定卡 (8) 从翼子板 (9) 上松开

9

从后部开始, 使用拉拔钩 (11) 将纵梁镶板 (1) 向上从固定卡 (10, 12 和 13) 上松开

l
拉拔钩

*140589023300

10

拆下纵梁镶板 (1)

11

将固定卡 (8, 13) 从纵梁镶板 (1) 上拆下并卡入翼子板 (9) 中

i
安装:
更换损坏的固定卡 (8, 13).

12

拆下留在车辆上的固定卡 (10, 12) 并安装在纵梁镶板 (1) 上

i
使用合适的钳子将固定卡 (10) 转动 90° 并拆下.

i
安装:
拆下损坏的固定卡 (10, 12).

13

按照拆卸的相反顺序进行安装

检修工具

号码

名称

订单号

BR00.45-Z-1150-02A

毛毡条

A 000 983 89 10
