型号

205, 213, 253

带代码555 (AMG 高性能座椅)

更改提示

24.07.2019

在操作步骤 3 和 13 中新增了维修间资料系统 (WIS) 服务媒体。

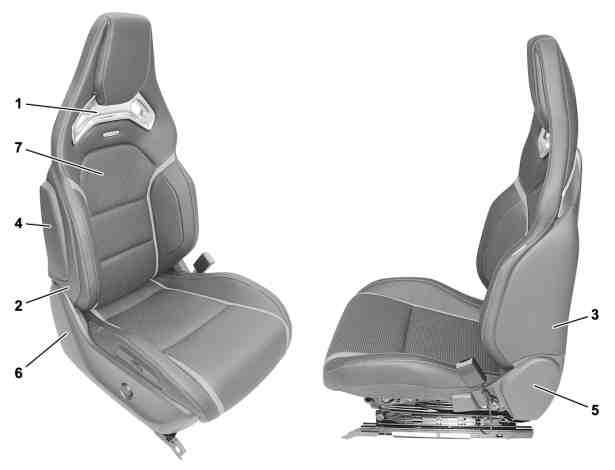

1

护盖

2

护盖

3

护盖

4

护盖

5

护盖

6

护盖

7

护盖

1

护盖

11

接线条

7

护盖

a
警告
severity=W

燃爆式部件检查和修理操作时的伤害
风险

切勿将烟火部件暴露在 100 °C 或 212 ℉ 以上的高温环境中. 对此类部件进行作业时请切断电源.

AS91.00-Z-0008-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于操作、处理和存放燃爆部件的说明、评估和法律要求

AH91.00-Z-0000-10A

e
d

拆卸/安装

1

将外部饰板 (6) 从座椅支架上拆下。

型号 205.0/1/2, 213, 253

带代码555 (AMG 高性能座椅)

带代码U22 (腰部支撑调节)

AR91.10-P-1201LWA

型号 205.3/4

带代码555 (AMG 高性能座椅)

带代码U22 (腰部支撑调节)

AR91.10-P-1201CLW

2

将内部饰板 (5) 从座椅支架上拆下。

型号 205.0/1/2, 213, 253

带代码555 (AMG 高性能座椅)

AR91.10-P-1202LW

型号 205.3/4

带代码555 (AMG 高性能座椅)

AR91.10-P-1202CLW

3

松开并拆下饰板（2、3）。

i
维修间资料系统 (WIS) 服务媒体

wsm://04_201900_06

此处显示了操作步骤 3 至 12。

l
长楔子

*115589035900

4

拆下护盖 (4) 上的夹子。

l
长楔子

*115589035900

5

将螺钉从护盖 (4) 上拆下，然后拆下护盖 (4)。

6

解下夹紧条 (11)。

l
拆卸工具

*205589026300

7

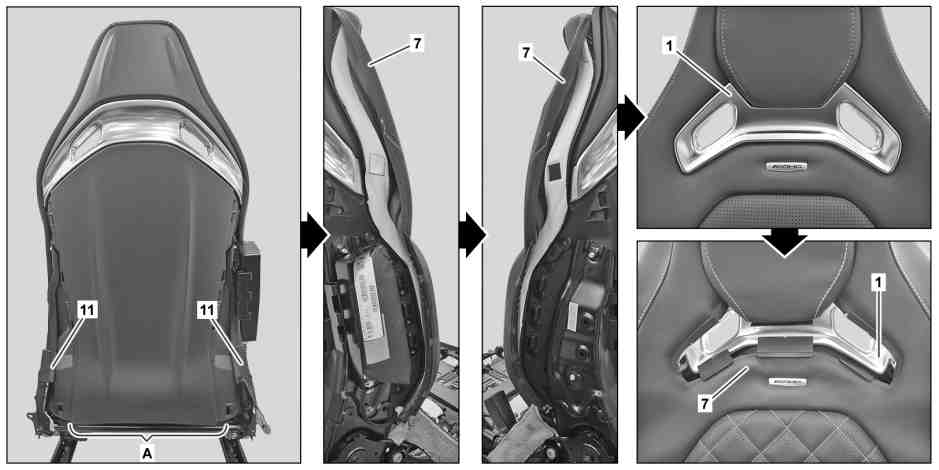

将护盖 (7) 从靠背（区域 A）底部解下。

l
拆卸工具

*205589026300

8

如图所示，松开座椅靠背周围的护盖 (7)，然后向内翻。

i
首先松开左下方的护盖 (7)，然后继续向上松开。

l
拆卸工具

*205589026300

9

将护盖 (7) 从护盖 (1) 上一路解下。

l
拆卸工具

*205589026300

10

松开靠背衬垫和护盖 (7)。

型号 205, 213, 253

带代码401 (前部座椅空调)

带代码555 (AMG 高性能座椅)

型号 205, 213, 253

带代码555 (AMG 高性能座椅)

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

11

断开座椅加热器的电气连接器。

型号 205, 213, 253

带代码401 (前部座椅空调)

带代码555 (AMG 高性能座椅)

型号 205, 213, 253

带代码555 (AMG 高性能座椅)

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

12

断开座椅通风电机电气连接器。

型号 205, 213, 253

带代码401 (前部座椅空调)

带代码555 (AMG 高性能座椅)

13

拆下带护盖 (7) 的靠背衬垫。

i
维修间资料系统 (WIS) 服务媒体

wsm://04_201900_10

14

按照与拆卸相反的顺序进行安装
