AR91.10-P-1000LW
拆卸/安装前排座椅
19.03.2019
型号
205.0/1/2/3
型号
213, 238
型号
253
型号
293

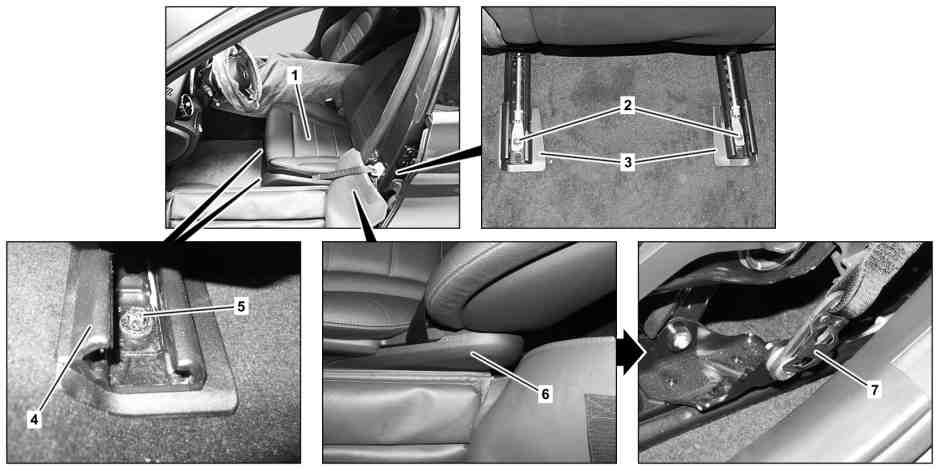

P91.10-3763-09
图示为车型 205.2
1
前排座椅
4
护盖
6
护盖
2
螺栓
5
螺钉
7
安全带端部配件
3
护盖
a
警告
severity=W
燃爆式部件检查和修理操作时的伤害
风险
切勿将烟火部件暴露在 100 °C 或 212 ℉ 以上的高温环境中. 对此类部件进行作业时请切断电源.
AS91.00-Z-0008-01A
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
关于涉及安全的部件的说明
AH00.00-Z-0019-01A
关于操作、处理和存放燃爆部件的说明、评估和法律要求
AH91.00-Z-0000-10A
e
d
拆卸/安装
1
一路向前和 向上调节转向柱。
拆下驾驶员座椅时。
2
将前排座椅 (1) 向前移动到最高位置。
3
将螺钉 (2) 从 导轨上拆下。
n
螺栓 - 连接前排座椅到车内地板
*BA91.10-P-1001-01T
4
拆下护盖 (3)。
5
将前排座椅 (1) 向后移动到最低位置。
6
向后松开饰板 (6) 并将其拆下。
7
拆下安全带端部配件 (7)。
型号 205.0/1/2

型号 213

型号 253, 293
型号 205.0/1/2, 213, 253, 293

除了代码460 (加拿大版本)

除了代码494 (美国版本)
AR91.40-P-1030-02A
型号 205.0/2, 213, 253, 293

带代码460 (加拿大版本)

型号 205.0/2, 213, 253, 293

带代码494 (美国版本)
AR91.40-P-1030-02LWE
n
型号 205.0/2, 253, 293

带代码460 (加拿大版本)

型号 205.0/2, 253, 293

带代码494 (美国版本)螺栓 - 连接安全带端部配件锁止垫圈
*BA91.40-P-1018-01U
n
型号 213

带代码460 (加拿大版本)

型号 213

带代码494 (美国版本)螺栓 - 连接安全带端部配件护盖
*BA91.40-P-1012-01U
8
拆下螺栓 (5)。
n
螺栓 - 连接前排座椅到车内地板
*BA91.10-P-1001-01T
9
拆下护盖 (4)。
10
解开车载电网蓄电池的接地线。

型号 293
AR54.10-P-0003EQ
型号 205.0/1/2/3

型号 213

型号 253
AR54.10-P-0003LW
型号 238
AR54.10-P-0003LWO
11
向后倾斜前排座椅 (1)。
12
断开前排座椅 (1) 下方的气动管路。
型号 205.0/1/2/3, 253, 293

带代码409 (前排左/右侧多仿形座椅)

型号 213

带代码432 (左右侧动态多仿形座椅)

型号 238

带代码399 (前部多仿形座椅，带按摩功能)
13
断开前排座椅 (1) 下方的电气连接器。
i
电气连接器数量取决于车辆设备。
14
遮蔽中央控制台、方向盘、上车门槛和登车护板。
A
000 588 08 98 00 盖板
WS98.00-P-0014B
15
将前排座椅 (1) 从车辆上拆下。
p

小心地将前排座椅 (1) 从车辆上拆下。

否则可能会损坏车辆部件。
i
必须有助手协助。
16
放下前排座椅 (1) 并固定，以防倾翻。
17
按照与拆卸相反的顺序进行安装。
n
前排座椅
号码
名称
型号 205
型号 213
BA91.10-P-1001-01T
螺栓 - 连接前排座椅到车内地板
Nm
50
50
n
前排座椅
号码
名称
型号 238
型号 253
BA91.10-P-1001-01T
螺栓 - 连接前排座椅到车内地板
Nm
50
50
n
前排座椅
号码
名称
型号 293
BA91.10-P-1001-01T
螺栓 - 连接前排座椅到车内地板
Nm
50
n
安全带/安全带紧急收紧器
号码
名称
型号 213
BA91.40-P-1012-01U
螺栓 - 连接安全带端部配件护盖
Nm
4
n
安全带/安全带紧急收紧器
号码
名称
型号 205.0
型号 205.2
BA91.40-P-1018-01U
螺栓 - 连接安全带端部配件锁止垫圈
Nm
4
4
n
安全带/安全带紧急收紧器
号码
名称
型号 253
型号 293
BA91.40-P-1018-01U
螺栓 - 连接安全带端部配件锁止垫圈
Nm
4
4
