型号

205, 213, 238, 253, 293

更改提示

24.07.2019

在操作步骤 7 中新增了维修间资料系统 (WIS) 服务媒体。

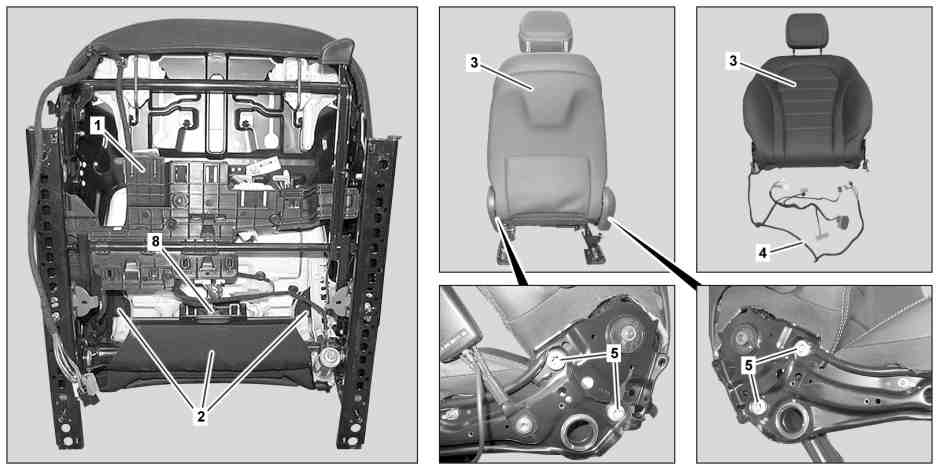

图示为车型 205.0 的右前座椅，装配车内照明组件/代码 (876)

1

支架

3

座椅靠背

5

螺栓

2

凸耳

4

电气线束

8

后排脚部位置照明灯

图示车型 205.3，装配 AMG Performance 座椅/代码 (555)

3

座椅靠背

5

螺栓

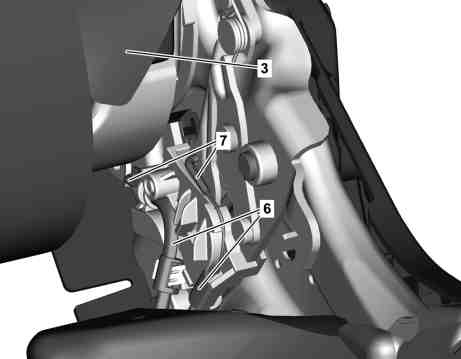

图示为车型 205.3 的左前座椅，未装配电动调节式驾驶员座椅/代码 (221)

3

座椅靠背

6

导向装置

7

控制拉索

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e

拆卸

1

拆下左侧或右侧前排座椅。

型号 205.0/1/2/3, 213, 238, 253, 293

AR91.10-P-1000LW

型号 205.4

AR91.10-P-1000LWR

2

将外侧饰板从座椅支架上拆下。

型号 205.0/1/2, 213, 253, 293

带代码P65 (座椅舒适模式套件)

带代码U22 (腰部支撑调节)

型号 205.0/1/2, 213, 253

带代码555 (AMG Performance 座椅)

带代码U22 (腰部支撑调节)

AR91.10-P-1201LWA

型号 205.0/1/2, 253

带代码U22 (腰部支撑调节)

除了代码409 (前部左右多仿形座椅)

除了代码555 (AMG Performance 座椅)

除了代码P65 (座椅舒适模式套件)

型号 213

带代码U22 (腰部支撑调节)

除了代码432 (左右侧动态多仿形座椅)

除了代码555 (AMG Performance 座椅)

除了代码P65 (座椅舒适模式套件)

型号 293

带代码U22 (腰部支撑调节)

除了代码409 (前部左右多仿形座椅)

除了代码P65 (座椅舒适模式套件)

AR91.10-P-1201LW

型号 205.3/4

带代码555 (AMG Performance 座椅)

带代码U22 (腰部支撑调节)

型号 205.3/4

带代码P65 (座椅舒适模式套件)

带代码U22 (腰部支撑调节)

型号 238

带代码P65 (座椅舒适模式套件)

带代码U22 (腰部支撑调节)

AR91.10-P-1201CLW

型号 205.3/4

带代码U22 (腰部支撑调节)

除了代码409 (前部左右多仿形座椅)

除了代码555 (AMG Performance 座椅)

除了代码P65 (座椅舒适模式套件)

型号 238

带代码U22 (腰部支撑调节)

除了代码432 (左右侧动态多仿形座椅)

除了代码P65 (座椅舒适模式套件)

AR91.10-P-1201CLA

3

将内侧饰板从座椅支架上拆下。

型号 205.0/1/2, 213, 253, 293

AR91.10-P-1202LW

型号 205.3/4, 238

AR91.10-P-1202CLW

4

拆下后座区脚部位置照明灯 (8) 并在保持电力线连接的情况下放置到一旁

型号 205.0/1/2, 253

带代码876 (车内灯光套件)

型号 205.3/4, 238, 293

带代码877 (环境照明灯)

型号 213

5

将钩环 (2) 从护盖上解下。

6

松开导向装置 (6) 并解下拉索 (7)。

型号 205.3/4

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码222 (右侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 238

除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

7

将电气连接器从电气线束 (4) 上断开。

i
电气连接器数量取决于车辆设备。

i
维修间资料系统 (WIS) 服务媒体

wsm://04_201900_22

此处显示了操作步骤 7 至 10。

8

露出电气线束 (4) 并将其从支架 (1) 上拆下。

9

提起座垫并将电气线束 (4) 从座垫和座椅支架之间穿出。

10

拆下螺钉 (5)，然后将座椅靠背 (3) 从座椅框架上拆下。

d

安装

11

将座椅靠背 (3) 定位到座椅框架上，然后定位螺钉 (5)。

12

提起座垫并将电气线束 (4) 从座垫和座椅支架之间穿入。

13

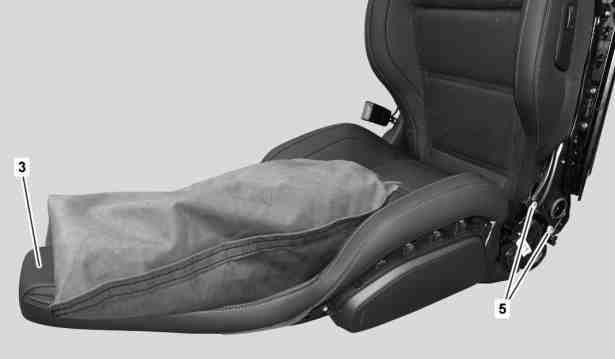

如图所示，在座椅靠背 (3) 上放置沙袋。

型号 205.3/4

带代码555 (AMG Performance 座椅)

p

沙袋的重量必须为 15 kg。

否则可能发生损坏。

i
需要由助手反向固定座椅。

14

拧紧螺栓 (5)。

n
螺栓 - 连接靠背到座椅架

*BA91.10-P-1002-01T

15

铺设电气线束 (4) 并连接支架 (1)。

p

确保正确铺设和固定电气线束 (4) 而不会发生磨损现象。

否则可能发生损坏。

16

连接电气线束 (4) 的电气连接器。

i
电气连接器数量取决于车辆设备。

17

将导向装置 (6) 夹紧，然后钩入拉索 (7)。

型号 205.3/4

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码222 (右侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 238

除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

18

钩住外部护盖的钩环 (2)。

19

安装后座区脚部位置照明灯 (8)。

型号 205.0/1/2, 253

带代码876 (车内灯光套件)

型号 205.3/4, 238, 293

带代码877 (环境照明灯)

型号 213

20

安装座椅支架内侧饰板。

型号 205.0/1/2, 213, 253, 293

AR91.10-P-1202LW

型号 205.3/4, 238

AR91.10-P-1202CLW

21

安装座椅支架外侧饰板。

型号 205.0/1/2, 213, 253, 293

带代码P65 (座椅舒适模式套件)

带代码U22 (腰部支撑调节)

型号 205.0/1/2, 213, 253

带代码555 (AMG Performance 座椅)

带代码U22 (腰部支撑调节)

AR91.10-P-1201LWA

型号 205.0/1/2, 253

带代码U22 (腰部支撑调节)

除了代码409 (前部左右多仿形座椅)

除了代码555 (AMG Performance 座椅)

除了代码P65 (座椅舒适模式套件)

型号 213

带代码U22 (腰部支撑调节)

除了代码432 (左右侧动态多仿形座椅)

除了代码555 (AMG Performance 座椅)

除了代码P65 (座椅舒适模式套件)

型号 293

带代码U22 (腰部支撑调节)

除了代码409 (前部左右多仿形座椅)

除了代码P65 (座椅舒适模式套件)

AR91.10-P-1201LW

型号 205.3/4

带代码555 (AMG Performance 座椅)

带代码U22 (腰部支撑调节)

型号 205.3/4

带代码P65 (座椅舒适模式套件)

带代码U22 (腰部支撑调节)

型号 238

带代码P65 (座椅舒适模式套件)

带代码U22 (腰部支撑调节)

AR91.10-P-1201CLW

型号 205.3/4

带代码U22 (腰部支撑调节)

除了代码409 (前部左右多仿形座椅)

除了代码555 (AMG Performance 座椅)

除了代码P65 (座椅舒适模式套件)

型号 238

带代码U22 (腰部支撑调节)

除了代码432 (左右侧动态多仿形座椅)

除了代码P65 (座椅舒适模式套件)

AR91.10-P-1201CLA

22

拆下左侧或右侧前排座椅。

型号 205.0/1/2/3, 213, 238, 253, 293

AR91.10-P-1000LW

型号 205.4

AR91.10-P-1000LWR

n
前排座椅

号码

名称

型号 205

型号 213

BA91.10-P-1002-01T

螺栓 - 连接靠背到座椅架

Nm

40

40

n
前排座椅

号码

名称

型号 238

型号 253

BA91.10-P-1002-01T

螺栓 - 连接靠背到座椅架

Nm

40

40

n
前排座椅

号码

名称

型号 293

BA91.10-P-1002-01T

螺栓 - 连接靠背到座椅架

Nm

40
