AR91.10-P-1201LWA
拆卸/安装座椅架上的外饰板
23.07.2020
型号
205.0/1/2, 213, 253, 293
24.07.2019
在操作步骤 5 中新增了维修间资料系统 (WIS) 服务媒体。

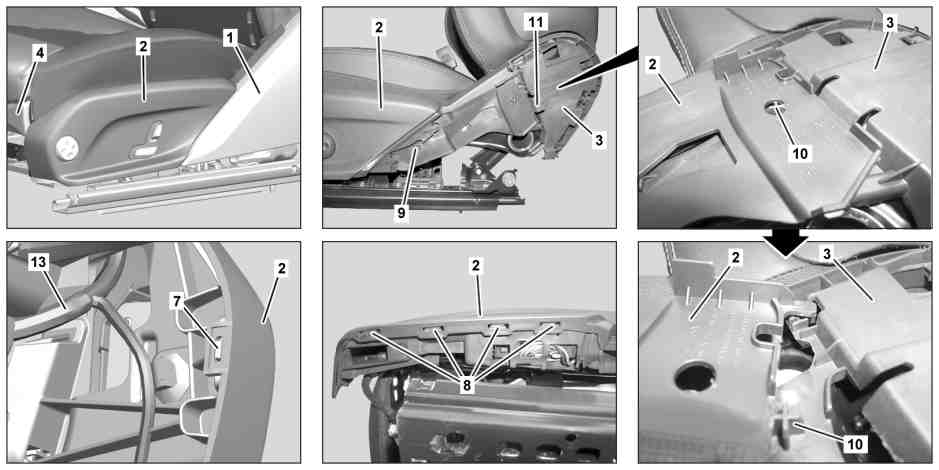

P91.10-A000-09

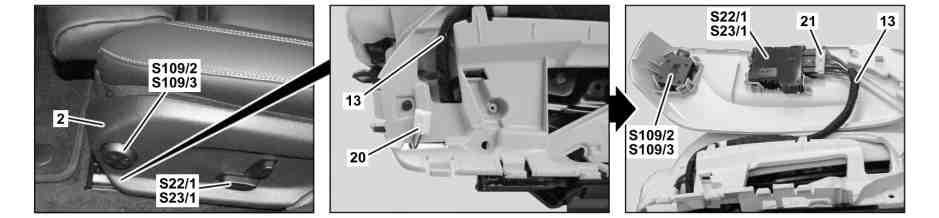

P91.10-4003-07
2
护盖
S22/1
驾驶员座椅部分电动座椅调节开关
13
电气线束
S23/1
前排乘客座椅部分电动座椅调节开关
20
电气连接器
S109/2
驾驶员座椅腰部支撑调节开关
21
电气连接器
S109/3
前排乘客座椅腰部支撑调节开关

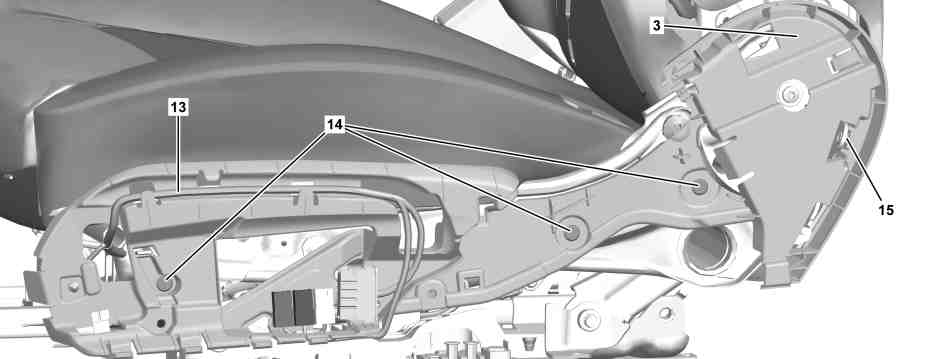

P91.10-A001-08
a
警告
severity=W
受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。
搬运部件时, 肢体不得进入机械部件的工作范围.
AS00.00-Z-0009-01A
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
关于涉及安全的部件的说明
AH00.00-Z-0019-01A
1.1
拆下前排座椅。
如果饰板 (3) 已拆下。
拆卸/安装前排座椅
AR91.10-P-1000LW
1.2
将前排座椅一直移动到最前部和最上部。
如果仅需拆下镶板（1、2、4）。
2
关闭点火开关并将遥控钥匙存放在发射范围之外（至少 2 m）。
如果没有拆下前排座椅。
4
在顶部松开饰板 (4) 并向下拆下。
如果已安装。
5
向上松开并拆下饰板 (1)。
i
维修间资料系统 (WIS) 服务媒体
wsm://04_201900_18
7
向内推动饰板 (2) 并从掣子爪 (7) 上解下。
9
向下推动饰板 (2) 并从掣子爪 (8) 上解下。
11
将锁止装置 (11) 推向一侧并将饰板 (2) 向外拉到掣子 (10) 上。
12
将前部饰板 (2) 从饰板 (3) 上拆下，然后向上旋转并放置到一旁。
14
拆下部分电动座椅调节开关（S22/1、S23/1）。
更换护盖 (2) 时。
型号 205.0/1/2, 253, 293
带代码P65 (座椅舒适模式套件)
带代码U22 (腰部支撑调节)
除了代码221 (左侧可电动调节式驾驶员座椅)
除了代码222 (右侧可电动调节式驾驶员座椅)
除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)
除了代码242 (带记忆功能的电动调节式前排乘客座椅)
除了代码275 (带记忆功能的电动调节式驾驶员座椅)
型号 205.0/1/2, 253
带代码555 (AMG 高性能座椅)
带代码U22 (腰部支撑调节)
除了代码221 (左侧可电动调节式驾驶员座椅)
除了代码222 (右侧可电动调节式驾驶员座椅)
除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)
除了代码242 (带记忆功能的电动调节式前排乘客座椅)
除了代码275 (带记忆功能的电动调节式驾驶员座椅)
型号 213
带代码555 (AMG 高性能座椅)
带代码U22 (腰部支撑调节)
除了代码221 (左侧可电动调节式驾驶员座椅)
除了代码222 (右侧可电动调节式驾驶员座椅)
除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)
型号 213
带代码P65 (座椅舒适模式套件)
带代码U22 (腰部支撑调节)
除了代码221 (左侧可电动调节式驾驶员座椅)
除了代码222 (右侧可电动调节式驾驶员座椅)
除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)
AR91.29-P-2523LWA
15
拆下腰部支撑调节开关（S109/2、S109/3）。
更换护盖 (2) 时。
16
将电气线束 (13) 从作业区域中移除。
i
注意电气线束 (13) 的安装位置。
17
钻出铆钉 (14)。
i
安装:
更换铆钉 (14)。
18
松开锁止装置 (15) 并拆下护盖 (3)。
115 589 03 59 00
长楔子
