型号

205.0/1/2

型号

213

型号

253, 293

更改提示

24.07.2019

在操作步骤 2 中新增了维修间资料系统 (WIS) 服务媒体。

5

护盖

17

座椅安全带锁扣

6

护盖

18

铆钉

16

螺钉

19

锁止装置

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

拆下前排座椅。

AR91.10-P-1000LW

2

松开饰板 (5)。

i
维修间资料系统 (WIS) 服务媒体

wsm://04_201900_20

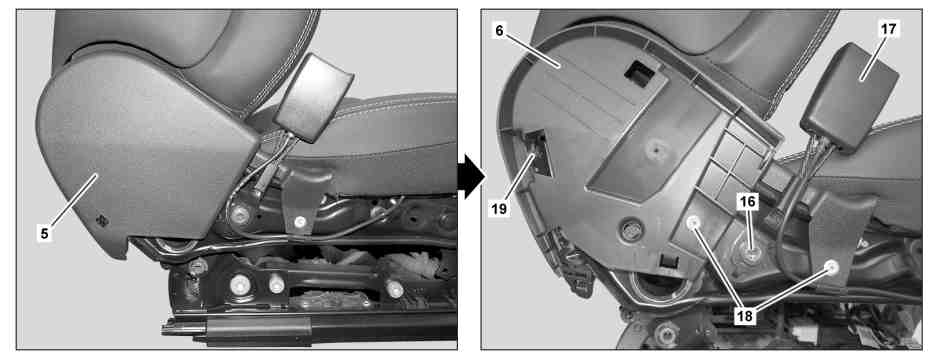

此处显示了操作步骤 2 至 6。

l
长楔子

*115589035900

3

拆下螺钉 (16) 并将安全带锁扣 (17) 放置到一旁。

i
安装:
确保安全带锁扣 (17) 的安装位置正确。

n
螺栓 - 连接前排座椅安全带锁扣

*BA91.40-P-1004-01U

4

将安全带锁扣 (17) 的电气线束从饰板 (6) 上解下。

5

钻出铆钉 (18)。

i
安装:
更换铆钉 (18)。

6

松开锁止装置 (19) 并拆下饰板 (6)。

7

按照与拆卸相反的顺序进行安装

n
安全带/安全带紧急收紧器

号码

名称

型号 205.0

型号 205.1

BA91.40-P-1004-01U

螺栓 - 连接前排座椅安全带锁扣

Nm

35

35

n
安全带/安全带紧急收紧器

号码

名称

型号 205.2

型号 213

BA91.40-P-1004-01U

螺栓 - 连接前排座椅安全带锁扣

Nm

35

35

n
安全带/安全带紧急收紧器

号码

名称

型号 253

型号 293

BA91.40-P-1004-01U

螺栓 - 连接前排座椅安全带锁扣

Nm

35

35
