型号

205, 213, 238, 253, 293

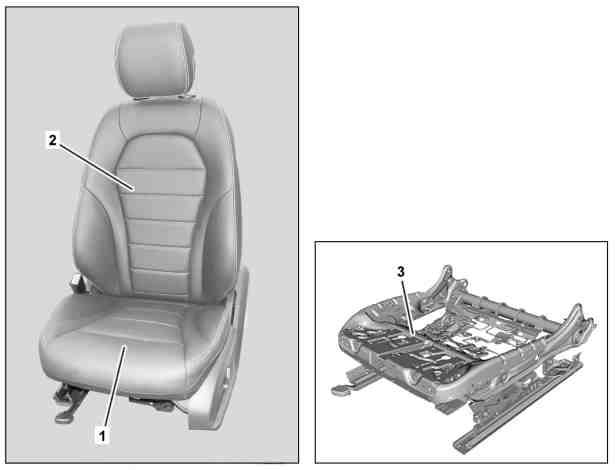

图示为车型 205.0

1

座垫支撑

2

座椅靠背

3

座椅调节装置

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下座垫支撑 (1)。

型号 213

带代码555 (AMG Performance 座椅)

AR91.10-P-5040FRX

型号 213

带代码275 (记忆套件)

除了代码555 (AMG Performance 座椅)

AR91.10-P-5040LWE

型号 213

除了代码275 (记忆套件)

除了代码555 (AMG Performance 座椅)

AR91.10-P-5040LWF

型号 205, 238, 253, 293

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号 205, 238, 253, 293

带代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 205, 238, 253, 293

带代码P65 (座椅舒适模式套件)

型号 205, 253, 293

带代码221 (左侧可电动调节式驾驶员座椅)

型号 205, 253, 293

带代码222 (前排右侧可电动调节式驾驶员座椅)

型号 205, 253, 293

带代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 238

带代码275 (记忆套件)

AR91.10-P-5040LW

型号 205

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码222 (前排右侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

除了代码555 (AMG Performance 座椅)

除了代码P65 (座椅舒适模式套件)

型号 238

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码275 (记忆套件)

除了代码P65 (座椅舒适模式套件)

型号 253

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码222 (前排右侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

除了代码555 (AMG Performance 座椅)

除了代码P65 (座椅舒适模式套件)

型号 293

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码222 (前排右侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

除了代码P65 (座椅舒适模式套件)

AR91.10-P-5040LWA

2

拆下座椅靠背 (2)。

AR91.10-P-1060LW

3.1

将感测器垫连同重量传感系统 (WSS) 感测器一起从座垫框架上拆下。

型号 205, 213, 238, 253, 293

带代码U10 (前排乘客气囊自动关闭)

拆卸前排乘客侧座椅调节装置 (3) 时。

AR91.60-P-0720LW

3.2

将座椅占用识别从座垫框架上拆下。

型号 205, 213, 238, 253, 293

除了代码U10 (前排乘客气囊自动关闭)

拆卸前排乘客侧座椅调节装置 (3) 时。

AR91.60-P-0720LWA

4

拆下安全带锁扣。

AR91.40-P-1515LW

5

拆下前排座椅控制单元。

型号 205, 213, 253, 293

带代码221 (左侧可电动调节式驾驶员座椅)

型号 205, 213, 253, 293

带代码222 (前排右侧可电动调节式驾驶员座椅)

型号 205, 253, 293

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号 205, 253, 293

带代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 205, 253, 293

带代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 213, 238

带代码275 (记忆套件)

AR91.29-P-1550LWE

6.1

拆下前排座椅加热器/座椅通风控制单元。

拆卸前排乘客侧座椅调节装置 (3) 时。

型号 205 始自6/1/15, 253 始自6/1/15

带代码401 (驾驶员和前排乘客座椅空调)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 205 始自6/1/15, 253 始自6/1/15

带代码873 (驾驶员和前排乘客座椅加热器)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 213

带代码401 (驾驶员和前排乘客座椅空调)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码275 (记忆套件)

型号 213

带代码873 (驾驶员和前排乘客座椅加热器)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码275 (记忆套件)

型号 238

带代码401 (驾驶员和前排乘客座椅空调)

除了代码275 (记忆套件)

型号 238

带代码873 (驾驶员和前排乘客座椅加热器)

除了代码275 (记忆套件)

型号 293

带代码401 (驾驶员和前排乘客座椅空调)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 293

带代码873 (驾驶员和前排乘客座椅加热器)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

AR91.30-P-0036LWO

6.2

拆下驾驶员座椅加热器控制单元。

拆下驾驶员侧座椅调节装置 (3) 时。

型号 205.### 1# 截至5/31/15, 253.### 1# 截至5/31/15

带代码401 (驾驶员和前排乘客座椅空调)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 205.### 1# 截至5/31/15, 253.### 1# 截至5/31/15

带代码873 (驾驶员和前排乘客座椅加热器)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 205.### 2# 截至5/31/15, 253.### 2# 截至5/31/15

带代码401 (驾驶员和前排乘客座椅空调)

除了代码222 (前排右侧可电动调节式驾驶员座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 205.### 2# 截至5/31/15, 253.### 2# 截至5/31/15

带代码873 (驾驶员和前排乘客座椅加热器)

除了代码222 (前排右侧可电动调节式驾驶员座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 213, 238

带代码902 (驾驶员和前排乘客增强型座椅加热器)

AR91.30-P-0034LWO

6.3

拆下前排乘客座椅加热器控制单元。

拆卸前排乘客侧座椅调节装置 (3) 时。

型号 205.### 1# 截至5/31/15, 253.### 1# 截至5/31/15

带代码401 (驾驶员和前排乘客座椅空调)

除了代码222 (前排右侧可电动调节式驾驶员座椅)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 205.### 1# 截至5/31/15, 253.### 1# 截至5/31/15

带代码873 (驾驶员和前排乘客座椅加热器)

除了代码222 (前排右侧可电动调节式驾驶员座椅)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 205.### 2# 截至5/31/15, 253.### 2# 截至5/31/15

带代码401 (驾驶员和前排乘客座椅空调)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号 205.### 2# 截至5/31/15, 253.### 2# 截至5/31/15

带代码873 (驾驶员和前排乘客座椅加热器)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号 213, 238

带代码902 (驾驶员和前排乘客增强型座椅加热器)

AR91.30-P-0035LWO

7

将电线束从 座椅调节装置 (3) 上拆下。

p
安装:

将电线束固定在座椅调节装置 (3) 上，以便可以不受任何限制地调节座椅。

否则电线束可能会折断或扭结。

8

拆下座椅倾斜度调节座椅调节电机。

型号 205, 213, 238, 253, 293

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号 205, 213, 238, 253, 293

带代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 205, 213, 238, 253, 293

带代码P65 (座椅舒适模式套件)

型号 205, 213, 253, 293

带代码221 (左侧可电动调节式驾驶员座椅)

型号 205, 213, 253, 293

带代码222 (前排右侧可电动调节式驾驶员座椅)

型号 205, 253, 293

带代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 213, 238

带代码275 (记忆套件)

AR91.29-P-0005LW

9

拆下座椅前/后调节座椅调节电机。

型号 205, 213, 238, 253, 293

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号 205, 213, 238, 253, 293

带代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 205, 213, 253, 293

带代码221 (左侧可电动调节式驾驶员座椅)

型号 205, 213, 253, 293

带代码222 (前排右侧可电动调节式驾驶员座椅)

型号 205, 253, 293

带代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 213, 238

带代码275 (记忆套件)

AR91.29-P-0006LW

10

拆下座椅高度调节座椅调节电机。

AR91.29-P-0007LW

11

将剩余的可拆卸零件从座椅调节装置 (3) 上拆下。

12

按照拆卸的相反顺序进行安装
