型号

205.0/1/2

除了代码555 (AMG 高性能座椅)

型号

213

除了代码555 (AMG 高性能座椅)

型号

253

除了代码555 (AMG 高性能座椅)

型号

293

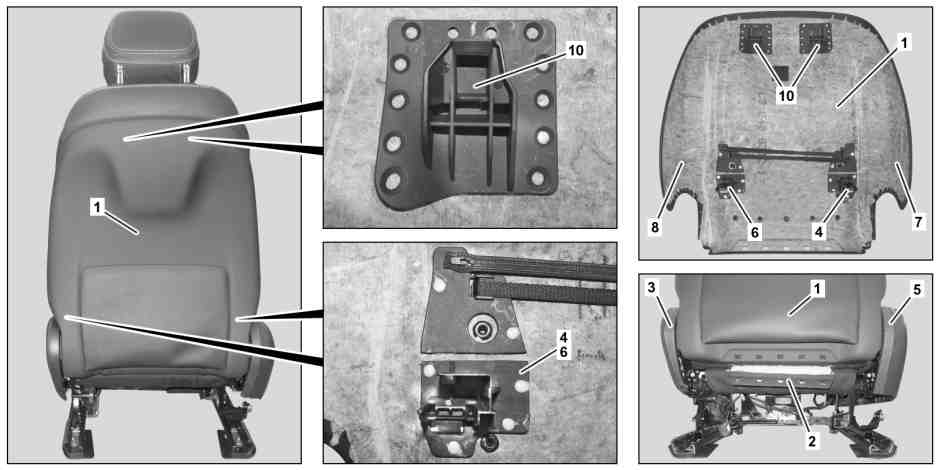

图示为拆下的前排乘客座椅

1

靠背饰板

6

外部闭锁

2

护盖

7

内部侧面支撑

3

内镶板

8

外部侧面支撑

4

内部闭锁

10

卡钩

5

外侧镶板

图示为前排乘客座椅

1

靠背饰板

7

内部侧面支撑

4

内部闭锁

8

外部侧面支撑

6

外部闭锁

9

中央控制台

e

拆卸

1

折合折叠桌。

型号 213.1

除了代码555 (AMG 高性能座椅)

仅限乘客座椅。

2

拆下螺栓并拆下折叠桌。

型号 213.1

除了代码555 (AMG 高性能座椅)

仅限乘客座椅。

3

将座套 (2) 从座椅靠背饰件 (1) 上松开。

4

将驾驶员座椅或前排乘客座椅移动至最后部和最上部。

5

使用合适的抹布遮盖内侧饰板 (3)、外侧饰板 (5) 和中央控制台 (9) 或使用合适的胶带遮蔽。

6

如图所示在座椅靠背饰件 (1) 和内侧饰板 (3) 之间插入分离工具，然后放到内部锁闩 (4) 和橡胶导流带的固定板上。

i
l
插入分离工具约 11 cm。

l
解锁工具

*205589016300

7

向上和向后拉座椅靠背饰件 (1)，转动分离工具并松开内部锁闩 (4)。

p

确保将
l
分离工具置于内部锁闩 (4) 的固定板和橡胶导流带上。

否则可能会损坏座椅靠背饰件 (1)。

l
解锁工具

*205589016300

8

如图所示在座椅靠背饰件 (1) 和外侧饰板 (5) 之间插入分离工具，然后放到外部锁闩 (6) 和橡胶导流带的固定板上。

i
l
插入分离工具约 11 cm。

l
解锁工具

*205589016300

9

向上和向后拉座椅靠背饰件 (1)，转动分离工具并松开外部锁闩 (6)。

p

确保将
l
分离工具置于外部锁闩 (6) 的固定板和橡胶导流带上。

否则可能会损坏座椅靠背饰件 (1)。

l
解锁工具

*205589016300

10

小心将座椅靠背饰件 (1) 的内侧支撑 (7) 和外侧支撑 (8) 拉到一边，然后导到内侧饰板 (3) 和外侧饰板 (5) 上方。

11

向下拆下座椅靠背饰件 (1)。

d

安装

12

将座椅靠背饰件 (1) 放在座椅靠背框架顶部。

13

小心将座椅靠背饰件 (1) 的内侧支撑 (7) 和外侧支撑 (8) 拉到一边，然后导到内侧饰板 (3) 和外侧饰板 (5) 上方。

14

向上拉座椅靠背饰件 (1)，接合内部锁闩 (4) 和外部锁闩 (6)。

p

确保座椅靠背线路在座椅靠背饰件 (1) 的夹距之外。

否则可能会损坏座椅靠背饰件 (1)、内部锁闩 (4)、外部锁闩 (6) 或座椅靠背线路。

p

在接合之前，座椅靠背饰件 (1) 的卡钩 (10) 必须完全位于座椅靠背框架的上支架中。

否则会损坏内部锁闩 (4)、外部锁闩 (6) 和座椅靠背内衬 (1)。

15

将抹布或胶带从内侧饰板 (3)、外侧饰板 (5) 和中央控制台 (9) 上取下。

16

向后移动驾驶员座椅或前排乘客座椅。

17

将座套 (2) 卡到座椅靠背饰件 (1) 上。

18

固定折叠桌并折叠。

型号 213.1

除了代码555 (AMG 高性能座椅)

仅限乘客座椅。
