型号

205, 213, 238, 253, 293

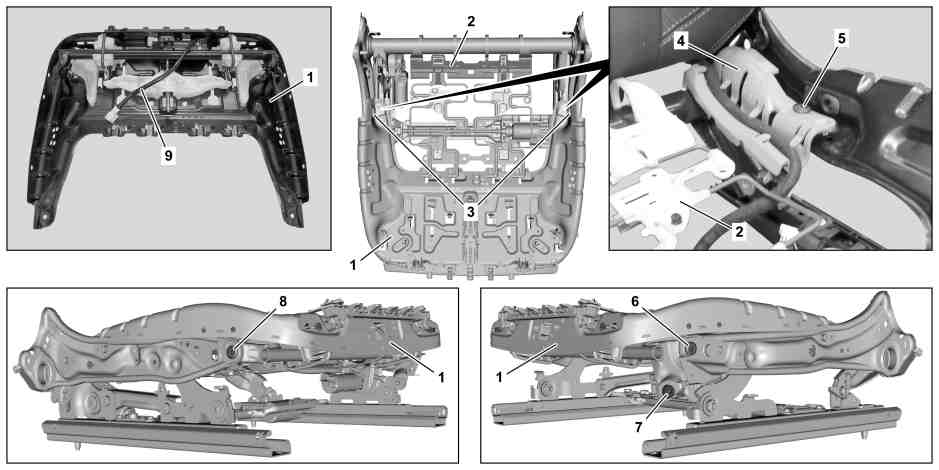

图示为车型 205.0，装配带记忆功能的电动调节式驾驶员座椅/代码 275

1

座垫框架

6

螺栓

2

弹簧元件

7

螺栓

3

螺钉

8

螺栓

4

管导向装置

9

电线束

5

固定夹

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

e
d

拆卸/安装

1

拆下座垫支撑。

型号 213

带代码555 (AMG Performance 座椅)

AR91.10-P-5040FRX

型号 213

除了代码275 (记忆套件)

除了代码555 (AMG Performance 座椅)

AR91.10-P-5040LWF

型号 213

带代码275 (记忆套件)

除了代码555 (AMG Performance 座椅)

AR91.10-P-5040LWE

型号 205

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码222 (前排右侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

除了代码555 (AMG Performance 座椅)

除了代码P65 (座椅舒适模式套件)

型号 238

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码275 (记忆套件)

除了代码P65 (座椅舒适模式套件)

型号 253

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码222 (前排右侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

除了代码555 (AMG Performance 座椅)

除了代码P65 (座椅舒适模式套件)

型号 293

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码222 (前排右侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

除了代码P65 (座椅舒适模式套件)

AR91.10-P-5040LWA

型号 205, 238, 253, 293

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号 205, 238, 253, 293

带代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 205, 238, 253, 293

带代码P65 (座椅舒适模式套件)

型号 205, 253, 293

带代码221 (左侧可电动调节式驾驶员座椅)

型号 205, 253, 293

带代码222 (前排右侧可电动调节式驾驶员座椅)

型号 205, 253, 293

带代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 238

带代码275 (记忆套件)

AR91.10-P-5040LW

2.1

将感测器垫连同重量传感系统 (WSS) 感测器一起从座垫框架 (1) 上拆下。

型号 205, 213, 238, 253, 293

带代码U10 (前排乘客气囊自动关闭)

拆卸前排乘客侧的座垫框架 (1) 时。

AR91.60-P-0720LW

2.2

将座椅占用识别从座垫框架 (1) 上拆下。

型号 205, 213, 238, 253, 293

除了代码U10 (前排乘客气囊自动关闭)

拆卸前排乘客侧的座垫框架 (1) 时。

AR91.60-P-0720LWA

3

拆下紧固夹 (5)，然后拆下左/右导线 (4)。

4

将电气连接器从电线束 (9) 上断开。

型号 205, 213, 253, 293

带代码221 (左侧可电动调节式驾驶员座椅)

型号 205, 213, 253, 293

带代码222 (前排右侧可电动调节式驾驶员座椅)

型号 205, 253, 293

带代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 205.0/2/3/4, 213, 238, 253, 293

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号 205.0/2/3/4, 253, 293

带代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 213, 238

带代码275 (记忆套件)

5

露出弹簧元件 (2) 和座垫框架 (1) 上的电力线。

i
电力线数量因配置而异。

6

将弹簧元件 (2) 从座椅调节装置上取下，折叠并从座垫框架 (1) 拆下。

7

松开螺钉 (7)。

型号 205, 213, 253, 293

带代码221 (左侧可电动调节式驾驶员座椅)

型号 205, 213, 253, 293

带代码222 (前排右侧可电动调节式驾驶员座椅)

型号 205, 253, 293

带代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 205.0/2/3/4, 213, 238, 253, 293

带代码P65 (座椅舒适模式套件)

型号 205.0/2/3/4, 253, 293

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号 205.0/2/3/4, 253, 293

带代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 213, 238

带代码275 (记忆套件)

i
注意螺钉 (7) 为左旋螺纹。

i
安装:
更换螺钉 (7)。

n
螺栓 - 连接座垫倾斜电机连杆到座垫框架/座椅调节装置上部

*BA91.10-P-1004-01T

8

拆下螺钉（6、8）。

i
型号 205, 253, 293

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码222 (前排右侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

除了代码P65 (座椅舒适模式套件)

型号 213

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码222 (前排右侧可电动调节式驾驶员座椅)

除了代码275 (记忆套件)

除了代码P65 (座椅舒适模式套件)

型号 238

除了代码275 (记忆套件)

除了代码P65 (座椅舒适模式套件)

安装两个螺栓/螺钉 (6)。

i
安装:
更换螺栓/螺钉（6、8）。

n
螺栓 - 连接座垫框架/座椅调节装置上部到前排座椅调节装置

*BA91.10-P-1006-01T

9

拧下螺钉 (3)。

n
螺栓/螺母 - 连接座垫框架/座椅调节装置上部到后排座椅调节装置

*BA91.10-P-1007-01T

10

拆下座垫框架 (1)。

11

按照拆卸的相反顺序进行安装

n
前排座椅

号码

名称

型号 205

型号 213

BA91.10-P-1004-01T

螺栓 - 连接座垫倾斜电机连杆到座垫框架/座椅调节装置上部

Nm

8

8

n
前排座椅

号码

名称

型号 238

型号 253

BA91.10-P-1004-01T

螺栓 - 连接座垫倾斜电机连杆到座垫框架/座椅调节装置上部

Nm

8

8

n
前排座椅

号码

名称

型号 293

BA91.10-P-1004-01T

螺栓 - 连接座垫倾斜电机连杆到座垫框架/座椅调节装置上部

Nm

8

n
前排座椅

号码

名称

型号 205

型号 213

BA91.10-P-1006-01T

螺栓 - 连接座垫框架/座椅调节装置上部到前排座椅调节装置

Nm

15

15

n
前排座椅

号码

名称

型号 238

型号 253

BA91.10-P-1006-01T

螺栓 - 连接座垫框架/座椅调节装置上部到前排座椅调节装置

Nm

15

15

n
前排座椅

号码

名称

型号 293

BA91.10-P-1006-01T

螺栓 - 连接座垫框架/座椅调节装置上部到前排座椅调节装置

Nm

15

n
前排座椅

号码

名称

型号 205

型号 213

BA91.10-P-1007-01T

螺栓/螺母 - 连接座垫框架/座椅调节装置上部到后排座椅调节装置

Nm

10

10

n
前排座椅

号码

名称

型号 238

型号 253

BA91.10-P-1007-01T

螺栓/螺母 - 连接座垫框架/座椅调节装置上部到后排座椅调节装置

Nm

10

10

n
前排座椅

号码

名称

型号 293

BA91.10-P-1007-01T

螺栓/螺母 - 连接座垫框架/座椅调节装置上部到后排座椅调节装置

Nm

10
