型号

213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

除了代码555 (AMG 高性能座椅)

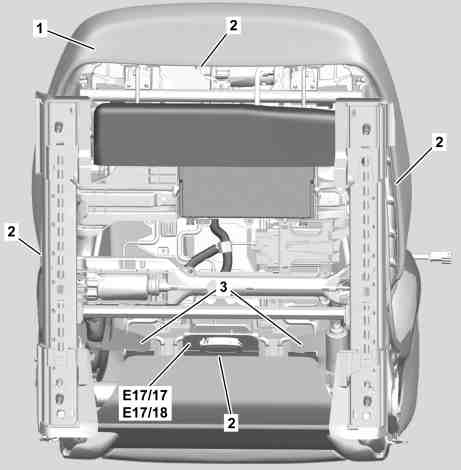

图示为装配环境氛围照明系统/代码 877

1

座垫支撑

2

接线条

3

凸耳

E17/17

左后脚部位置照明灯

E17/18

右后脚部位置照明灯

图示为装配左侧和右侧动态多仿形座椅/代码 432 和驾驶员和前排乘客座椅智能气候控制/代码 401

1

座垫支撑

2

接线条

3

固定件

4

电气连接器

5

电线

6

气动管路

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下前排座椅。

AR91.10-P-1000LW

2

拆下座椅支架的外部饰板。

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码P65 (座椅舒适模式套件)

带代码U22 (腰部支撑调节)

除了代码555 (AMG 高性能座椅)

AR91.10-P-1201LWA

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码U22 (腰部支撑调节)

除了代码432 (左右动态行驶座椅)

除了代码555 (AMG 高性能座椅)

除了代码P65 (座椅舒适模式套件)

AR91.10-P-1201LW

3

拆下座椅支架的内部饰板。

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

除了代码555 (AMG 高性能座椅)

AR91.10-P-1202LW

4

露出座垫支撑 (1) 的电力线 (5) 并断开其电气连接器 (4)。

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码401 (前部座椅空调)

除了代码555 (AMG 高性能座椅)

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码555 (AMG 高性能座椅)

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码902 (驾驶员和前排乘客增强型座椅加热器)

除了代码555 (AMG 高性能座椅)

i
电气连接器 (4) 和电力线 (5) 的数量取决于车辆装备。

i
安装:
将电力线 (5) 固定在座椅调节装置上，以便可以不受任何限制地调节前排座椅。

5

露出和断开座垫支撑 (1) 的气动管路 (6)。

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码432 (左右动态行驶座椅)

除了代码555 (AMG 高性能座椅)

6

将左后座区脚部位置照明灯 (E17/17) 或右后座区脚部位置照明灯 (E17/18) 从座椅调节装置上松开并在保持电力线连接的情况下悬挂在一旁。

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码877 (环境照明灯)

除了代码555 (AMG 高性能座椅)

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码891 (高级环境照明灯)

除了代码555 (AMG 高性能座椅)

7

一直松开接线条 (2)。

l
拆卸工具

*205589026300

8

取下吊耳 (3)。

9

拆下座垫支撑 (1)。

10

拆下驾驶员座椅上座垫支撑 (1) 的座套。

更换驾驶员座椅上的座垫支撑 (1) 时。

AR91.18-P-1801LWE

11

拆下前排乘客座椅上座垫支撑 (1) 的座套。

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

除了代码555 (AMG 高性能座椅)

除了代码U10 (装配重量感应系统的前排乘客座椅)

更换前排乘客座椅上的座垫支撑 (1) 时。

AR91.18-P-1801LWE

12

将座椅通风电机从前排座垫支撑 (1) 上拆下。

更换前排座椅的座垫支撑 (1) 时。

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码401 (前部座椅空调)

除了代码555 (AMG 高性能座椅)

AR91.30-P-1952LWE

13

粘合驾驶员座椅上座垫支撑 (1) 的新发热垫。

更换驾驶员座椅上的座垫支撑 (1) 时。

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码401 (前部座椅空调)

除了代码555 (AMG 高性能座椅)

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码555 (AMG 高性能座椅)

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码902 (驾驶员和前排乘客增强型座椅加热器)

除了代码555 (AMG 高性能座椅)

AR91.30-P-0015LWE

14

粘合前排乘客座椅上座垫支撑 (1) 的新发热垫。

更换前排乘客座椅上的座垫支撑 (1) 时。

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码401 (前部座椅空调)

除了代码555 (AMG 高性能座椅)

除了代码U10 (装配重量感应系统的前排乘客座椅)

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码555 (AMG 高性能座椅)

除了代码U10 (装配重量感应系统的前排乘客座椅)

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码902 (驾驶员和前排乘客增强型座椅加热器)

除了代码555 (AMG 高性能座椅)

除了代码U10 (装配重量感应系统的前排乘客座椅)

AR91.30-P-0016LWE

15.1

将带重量传感系统 (WSS) 控制单元的感测器垫从座椅调节装置上拆下。

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码U10 (装配重量感应系统的前排乘客座椅)

除了代码555 (AMG 高性能座椅)

更换前排乘客侧的座垫支撑 (1) 时。

AR91.60-P-0720LW

i
包括座套在内的新座垫支撑 (1) 经过预先校准，配有重量传感系统 (WSS) 控制单元和感测器垫。

15.2

拆下座椅占用识别。

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

除了代码555 (AMG 高性能座椅)

除了代码U10 (装配重量感应系统的前排乘客座椅)

更换前排乘客侧的座垫支撑 (1) 时。

AR91.60-P-0720LWA

16

按照拆卸的相反顺序进行安装

试运行

17.1

调试重量传感系统 (WSS)。

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

除了代码555 (AMG 高性能座椅)

除了代码U10 (装配重量感应系统的前排乘客座椅)

拆卸前排乘客侧的座垫支撑 (1) 时。

a

AD00.00-P-2000-04B

l
板

*000589003200

17.2

执行安全带警告感测器的调试。

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

除了代码555 (AMG 高性能座椅)

除了代码U10 (装配重量感应系统的前排乘客座椅)

拆卸前排乘客侧的座垫支撑 (1) 时。

a

AD00.00-P-2000-04B

i
菜单顺序：

辅助防护系统控制单元 →

实际值 →

前排乘客座椅安全带警告

如果前排乘客座椅坐有体重  > 48 kg 的人，实际值必须从“NOT OCCUPIED（未承载）”更改为“OCCUPIED（承载）”。
