型号

205

除了代码248 (带嵌入式儿童座椅的后排座椅)

除了代码P10 (出租车套件，德国)

型号

213

除了代码248 (带嵌入式儿童座椅的后排座椅)

型号

238

型号

253

型号

293

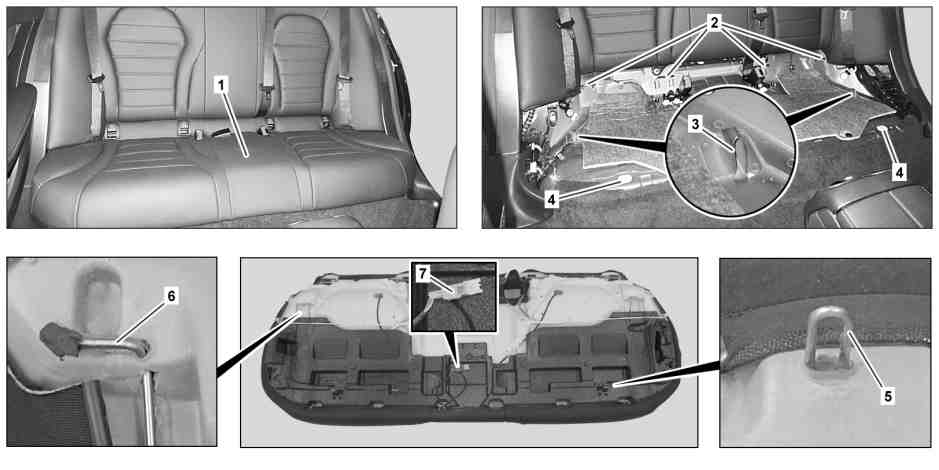

图示为车型 205.2

1

座垫

4

导套

6

钢丝环

2

ISOFIX 支座

5

钢丝环

7

电气连接器

3

安全卡钩

e
d

拆卸/安装

1

将驾驶员与前排乘客座椅后移。

2

拆下杯座中的橡胶衬垫。

型号 205.3/4

除了代码248 (带嵌入式儿童座椅的后排座椅)

除了代码P10 (出租车套件，德国)

型号 238

3

拆下杯座中的螺母。

型号 205.3/4

除了代码248 (带嵌入式儿童座椅的后排座椅)

除了代码P10 (出租车套件，德国)

型号 238

4

左右拉动座垫（1） 从导向套管向上伸出（4）。

i
安装:
确保将金属环 (5) 正确安装在导套 (4) 中。

5

断开并松开电气连接器 (7)。

型号 205.1

带代码872 (后座区座椅加热装置)

除了代码248 (带嵌入式儿童座椅的后排座椅)

除了代码P10 (出租车套件，德国)

型号 213

带代码872 (后座区座椅加热装置)

除了代码248 (带嵌入式儿童座椅的后排座椅)

型号 238

带代码872 (后座区座椅加热装置)

型号 253

带代码872 (后座区座椅加热装置)

型号 293

带代码872 (后座区座椅加热装置)

6

在左右两侧向后按压座垫 (1) 并从保险钩 (3) 上向上取下。

i
安装:
确保将金属环 (6) 正确安装在安全卡钩 (3) 中。

7

将座垫 (1) 从 ISOFIX 支座 (2) 上拆下，然后从车辆上拆下。

p

将座垫 (1) 小心地从车辆上拆下。

否则会损坏车辆部件.

i
安装:
确保安全带锁扣正确落位。

8

按照拆卸的相反顺序进行安装
