型号

205

带代码248 (带嵌入式儿童座椅的后排座椅)

型号

205

带代码P10 (出租车套件，德国)

型号

213

带代码248 (带嵌入式儿童座椅的后排座椅)

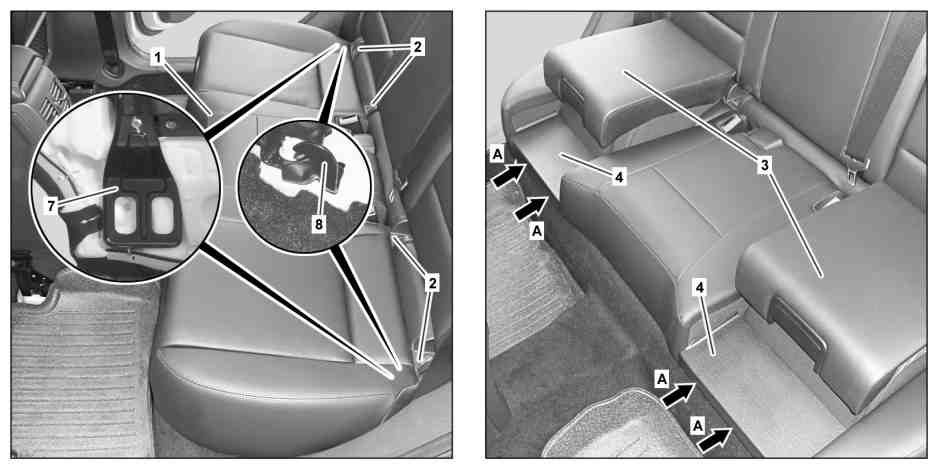

1

座垫

3

儿童座椅

7

固定支架

2

Isofix 覆盖物

4

搁脚板

8

安装卡钩

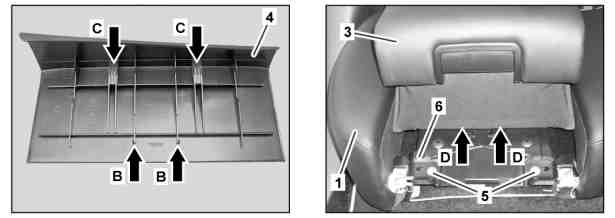

1

座垫

3

儿童座椅

4

搁脚板

5

螺栓

6

座椅架

e
d

拆卸/安装

1

伸长儿童座椅 (3)

2

分别在左/右搁脚板 (4) 的相应标记处 (箭头 A 所示) 插入适当的工具, 交替地向后推掣子爪 (箭头 C 所示), 然后将相应的搁脚板 (4) 水平地从座椅架 (6) 上拆下

i
安装:
将搁脚板 (4) 的导向件 (箭头 B 所示) 插入相应座椅架 (6) 的切口 (箭头 D 所示) 中.

3

拆下左/右座椅架 (6) 上的螺钉/螺栓 (5)

i
安装:
安装座垫 (1) 后重新调节.

n
型号 205.0/2

带代码248 (带嵌入式儿童座椅的后排座椅)

型号 205.0/2

带代码P10 (出租车套件，德国)

型号 213.0

带代码248 (带嵌入式儿童座椅的后排座椅)螺栓 - 连接带整体式儿童座椅的座垫到横梁

*BA91.12-P-1009-03M

4

对着靠背向后推座垫 (1) 并将 安装框架弓形件 (7) 从固定卡钩 (8) 中向上取下

i
安装:
确认是否已将安装框架弓形件 (7) 正确安装在固定卡钩 (8) 中.

5

向前拉座垫 (1) 并拆下

i
安装:
使安全带锁扣穿过座垫 (1).

整平 Isofix 护套 (2) 区域内座椅套的皱褶.

6

按照拆卸的相反顺序进行安装

n
后排座椅

号码

名称

型号 205.0

型号 205.2

BA91.12-P-1009-03M

螺栓 - 连接带整体式儿童座椅的座垫到横梁

Nm

8

8

n
后排座椅

号码

名称

型号 213.0

BA91.12-P-1009-03M

螺栓 - 连接带整体式儿童座椅的座垫到横梁

Nm

8
