型号

213.1

除了代码223 (后排座椅靠背调整和电动头枕)

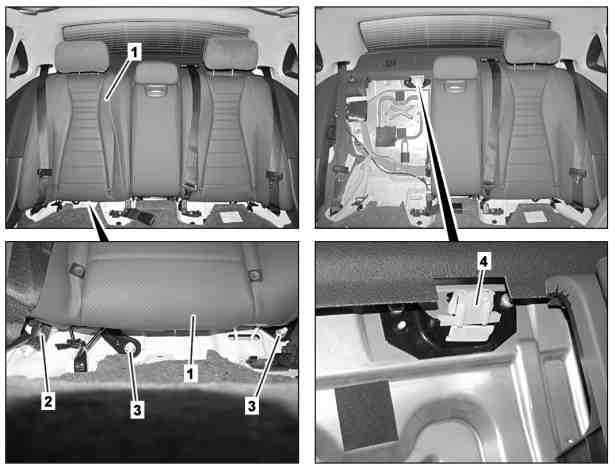

图示为车辆右侧

1

座椅靠背

2

螺钉

3

螺母

4

支架

e
d

拆卸/安装

1

拆下座垫

型号 213.1

除了代码223 (后排座椅靠背调整和电动头枕)

除了代码248 (带嵌入式儿童座椅的后排座椅)

AR91.12-P-1020LW

2

旋开螺栓 (2)

3

松开螺母 (3)

4

露出座椅加热器的电气连接器并断开

型号 213.1

带代码872 (左侧和右侧后排座椅座椅加热器)

除了代码223 (后排座椅靠背调整和电动头枕)

5

向上滑动座椅靠背 (1) 并导出支架 (4)

i
安装:
确保将座椅靠背 (1) 正确安装到支架 (4) 中.

6

拆下座椅靠背 (1)

7

按照拆卸的相反顺序进行安装
