型号

213.1

带代码223 (后排座椅靠背调整和电动头枕)

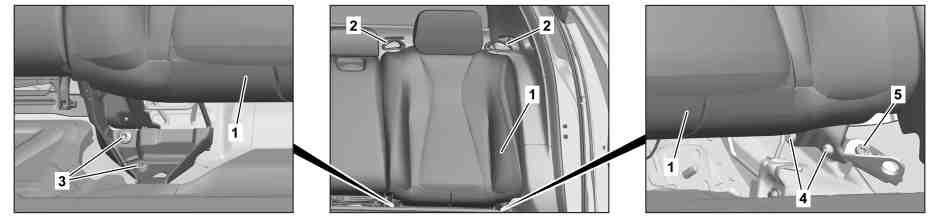

图示为左侧靠背 (1)

1

座椅靠背

3

螺栓

5

螺钉

2

安全带导向装置

4

螺栓

e
d

拆卸/安装

1

拆下座垫

型号 213.1

带代码223 (后排座椅靠背调整和电动头枕)

除了代码248 (带嵌入式儿童座椅的后排座椅)

AR91.12-P-1020LW

2

拆下安全带端部配件上的螺钉/螺栓 (5)

i
安装:
对齐安全带端部配件, 确保安全带没有扭结.

n
螺栓 - 连接后部安全带端部配件

*BA91.40-P-1005-01U

3

将安全带导向装置 (2) 转动 90°并拆下

4

露出并断开靠背上的电气连接器

i
电气连接器的数量可根据车辆设备而变化.

5

露出并断开靠背上的气动管路

型号 213.1

带代码223 (后排座椅靠背调整和电动头枕)

带代码406 (后排多仿形座椅)

6

拆下螺栓 (3)

7

拆下螺钉/螺栓 (4) 并拆下靠背 (1)

8

按照拆卸的相反顺序进行安装

n
安全带/安全带紧急收紧器

号码

名称

型号 213

BA91.40-P-1005-01U

螺栓 - 连接后部安全带端部配件

Nm

35
