型号

213.1

1

扶手

3

螺母

2

电气连接器

4

螺母

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

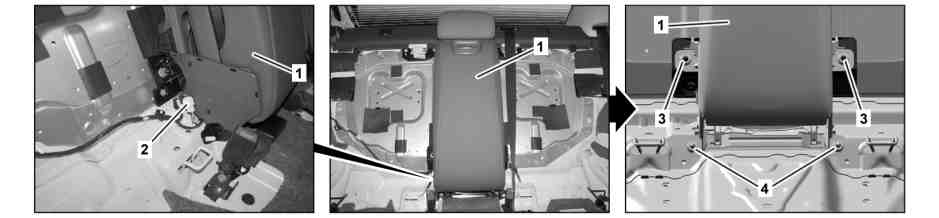

1

拆下两个后排座椅靠背

型号 213.1

除了代码223 (可电动调节式后排座椅)

AR91.12-P-1713LWV

型号 213.1

带代码223 (可电动调节式后排座椅)

AR91.12-P-1713LWW

2

断开电气连接器 (2)

i
数量因车辆中安装的设备变型而异.

3

旋开螺母 (4)

型号 213.1

带代码223 (可电动调节式后排座椅)

4

松开螺母 (3)

5

拆下扶手 (1)

i
安装:
检查是否正确安装了扶手 (1) 后面的衬垫.

6

按照拆卸的相反顺序进行安装
