型号

213.1

图示为后排乘客舱无线充电装置/代码 898

1

扶手

5

饰件

9

夹子拆卸器

2

螺钉

6

储物箱

10

电气连接器

3

支架

7

通用串行总线 (USB) 端口 (装配后排乘客舱无线充电装置/代码 898)

11

螺钉

4

护盖

8

电气连接器 (装配后排乘客舱无线充电装置/代码 898)

12

螺钉

1

扶手

13

空心定位销

14

导向轴套

15

头枕

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

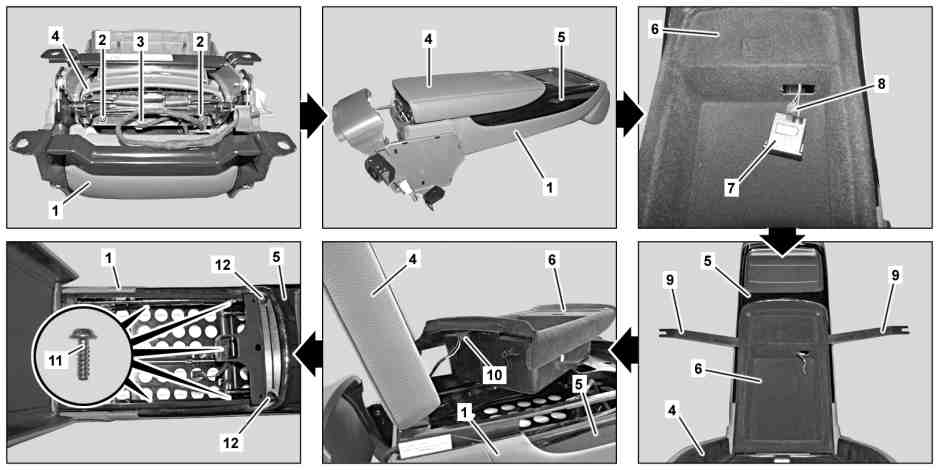

拆卸/安装

1

拆下扶手

AR91.12-P-1744LWV

2

将电线束从支架 (3) 上松开

3

拆下螺栓 (2)

4

拆下支架 (3)

5

打开护盖 (4)

6

松开通用串行总线 (USB) 端口 (7)

型号 213.1

带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

带代码897 (无线移动电话充电)

型号 213.1

带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

带代码899 (多功能电话)

型号 213.1

带代码898 (后座区无线充电装置)

7

断开电气连接器 (8)

型号 213.1

带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

带代码897 (无线移动电话充电)

型号 213.1

带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

带代码899 (多功能电话)

型号 213.1

带代码898 (后座区无线充电装置)

8

如图所示松开储物箱 (6)

p
拆卸:

l
小心地将固定分离工具 (9) 插入储物箱 (6) 和饰件 (5) 之间.

否则可能损坏饰件 (5).

l
夹子拆卸器

*452589016300

9

拆下储物箱 (6), 直至可以断开电气连接器 (10)

i
安装:
安装储物箱 (6) 时向后拉电气连接器 (10) 的电线.

确保将储物箱 (6) 正确安装在扶手 (1) 中.

10

断开电气连接器 (10)

11

拆下螺钉/螺栓 (11)

12

拆下螺钉/螺栓 (12)

13

自后向前抬起饰件 (5)

i
安装:
确保正确安装饰件 (5).

14

断开触摸屏上的电气连接器

型号 213.1

带代码447 (后座区触摸屏 (Touchscreen rear))

15

拆下饰件 (5)

16

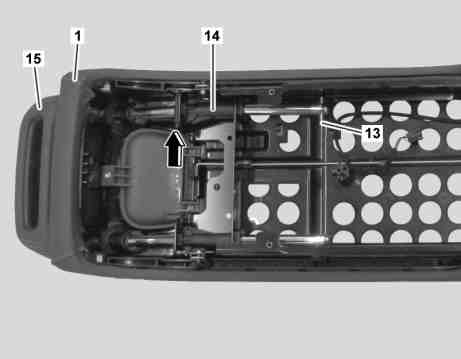

拆下弹簧销 (13)

i
安装:
确保牢固安装弹簧销 (13).

17

按住导向轴套 (14) 上的释放按钮 (箭头所示)

18

将头枕 (15) 从扶手 (1) 中拉出

19

按照拆卸的相反顺序进行安装
