型号

205, 213, 253

除了代码555 (AMG 高性能座椅)

型号

238

型号

293

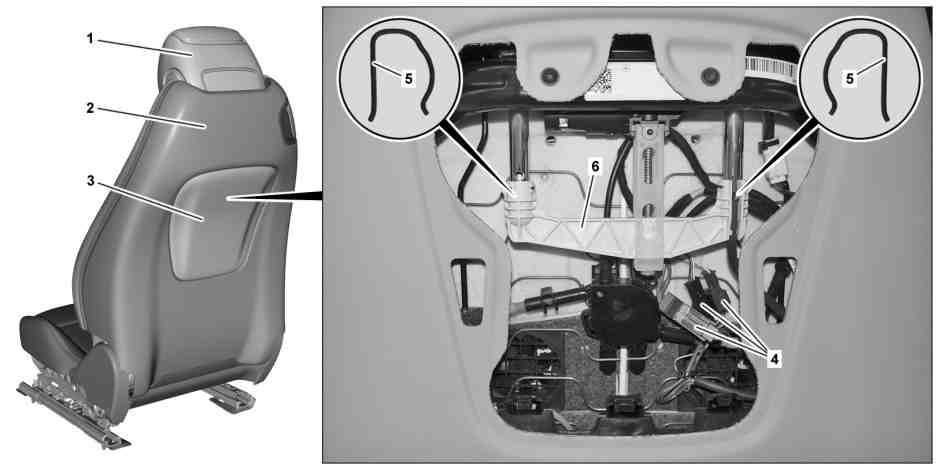

图示为车型 205.4, 装配带记忆功能的电动调节式驾驶员座椅/代码 275 和头颈暖风系统 (AIRSCARF)/代码 403

1

头枕

4

电气连接器

2

靠背饰件

5

保险丝

3

靠背饰件

6

支座

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1.1

拆下前排座椅的靠背饰件 (2)。

型号 205.0/1/2, 253

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码555 (AMG 高性能座椅)

型号 205.0/1/2, 253

带代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码555 (AMG 高性能座椅)

型号 205.0/1/2, 253

带代码275 (带记忆功能的电动调节式驾驶员座椅)

除了代码555 (AMG 高性能座椅)

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

除了代码555 (AMG 高性能座椅)

型号 293

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号 293

带代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 293

带代码275 (带记忆功能的电动调节式驾驶员座椅)

AR91.10-P-1912LW

1.2

拆下前排座椅的靠背饰件 (3)。

型号 205.3/4

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码555 (AMG 高性能座椅)

型号 205.3/4

带代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码555 (AMG 高性能座椅)

型号 205.3/4

带代码275 (带记忆功能的电动调节式驾驶员座椅)

除了代码555 (AMG 高性能座椅)

型号 205.4

带代码403 (头部暖风系统)

除了代码555 (AMG 高性能座椅)

型号 238.4

带代码403 (头部暖风系统)

型号 238

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号 238

带代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 238

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

AR91.10-P-1912CLW

2

断开电气连接器 (4)。

型号 205.4

带代码403 (头部暖风系统)

除了代码555 (AMG 高性能座椅)

型号 238.4

带代码403 (头部暖风系统)

3

拆下锁止夹 (5)。

型号 205, 253

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码555 (AMG 高性能座椅)

型号 205, 253

带代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码555 (AMG 高性能座椅)

型号 205, 253

带代码275 (带记忆功能的电动调节式驾驶员座椅)

除了代码555 (AMG 高性能座椅)

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

除了代码555 (AMG 高性能座椅)

型号 238

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号 238

带代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 238

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

型号 293

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号 293

带代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 293

带代码275 (带记忆功能的电动调节式驾驶员座椅)

i
安装:
确保保险丝 (5) 的安装位置正确.

4

向后移动座椅靠背，直至可拆下头枕 (1)。

5

将头枕 (1) 从支座 (6) 中导出。

型号 205, 253

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码555 (AMG 高性能座椅)

型号 205, 253

带代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码555 (AMG 高性能座椅)

型号 205, 253

带代码275 (带记忆功能的电动调节式驾驶员座椅)

除了代码555 (AMG 高性能座椅)

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

除了代码555 (AMG 高性能座椅)

型号 238

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号 238

带代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 238

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

型号 293

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号 293

带代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 293

带代码275 (带记忆功能的电动调节式驾驶员座椅)

6

将头枕 (1) 从头枕导向装置中拉出。

7

按照拆卸的相反顺序进行安装
