型号

190.3

始自2018年款

带代码555 (AMG 高性能座椅)

型号

190.4

带代码555 (AMG 高性能座椅)

型号

205

始自2019年款

带代码555 (AMG 高性能座椅)

型号

213, 290

带代码555 (AMG 高性能座椅)

更改提示

24.07.2019

在操作步骤 2 中新增了维修间资料系统 (WIS) 服务媒体。

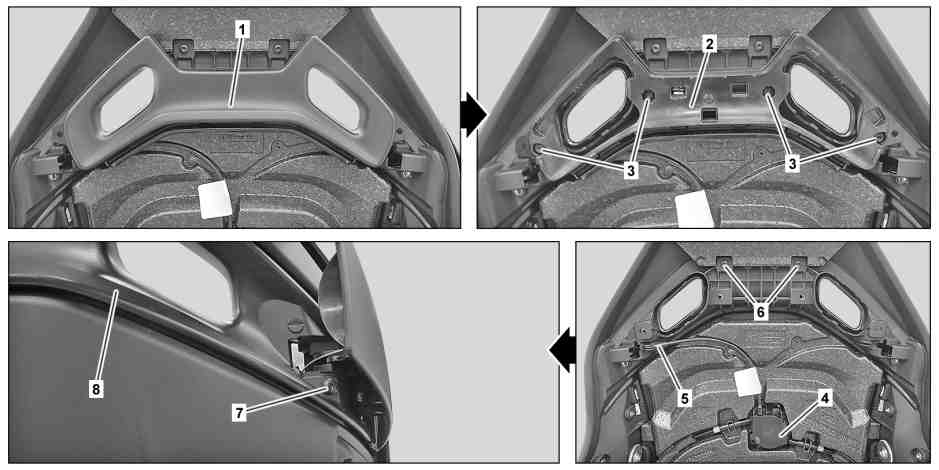

图示为车型 205.3

1

前护盖框架

5

电缆

2

加强件

6

螺栓

3

螺栓

7

螺钉

4

护盖

8

后护盖框架

e
d

拆卸/安装

1

拆下座椅靠背支撑。

型号 205

始自2019年款

带代码555 (AMG 高性能座椅)

型号 213

带代码555 (AMG 高性能座椅)

AR91.10-P-0003LWX

型号 290

带代码555 (AMG 高性能座椅)

AR91.10-P-0003FRX

型号 190.3

始自2018年款

带代码555 (AMG 高性能座椅)

型号 190.4

带代码555 (AMG 高性能座椅)

AR91.10-P-0003RGX

2

拆下前护盖框架 (1)。

i
需要十分用力才能拆下前护盖框架 (1)。拆卸时，前护盖框架 (1) 会不可修复地损坏，所以必须更换。

i
车型 205.0

维修间资料系统 (WIS) 服务媒体

wsm://04_201900_23

此处显示了操作步骤 2 至 4 和 7 至 8。

i
车型 205.3

维修间资料系统 (WIS) 服务媒体

wsm://04_201900_24

此处显示了操作步骤 2 至 8。

l
长楔子

*115589035900

3

拧下螺栓 (3)。

4

拆下加强件 (2)。

5

打开封盖 (4) 并解下电缆 (5)。

型号 205.3/4

始自2019年款

带代码555 (AMG 高性能座椅)

6

拧下螺栓 (7)。

型号 205.3/4

始自2019年款

带代码555 (AMG 高性能座椅)

7

拆下螺钉/螺栓 (6)。

8

拆下后护盖框架 (8)。

9

按照与拆卸相反的顺序进行安装
