AR91.18-P-1801LWF
拆卸/安装前部座垫上的座套
27.07.2020
型号
213
除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)
除了代码555 (AMG 高性能座椅)

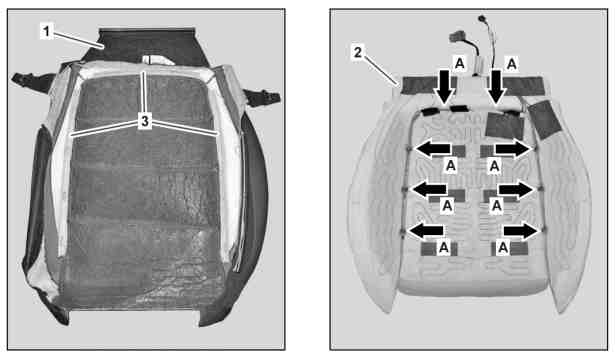

图示为装配驾驶员和前排乘客座椅加热器/代码 873
1
护盖
2
座垫支撑
3
钩环丝
P91.18-2381-05
P91.12-3779-09
图示为装配驾驶员和前排乘客座椅加热器/代码 873
10
护边条
12
大腿支撑
14
固定片
11
护盖
13
固定板
e
拆卸
1
拆下座垫支撑 (2)。
AR91.10-P-5040LWF
2
脱开座套 (11) 侧面（如箭头 C 所示）。
3
将止动销 (14) 推向一旁并脱开嵌边 (10)。
l
拆卸工具
*205589026300
4
将板 (13) 从大腿靠垫 (12) 上拆下。
5
将大腿靠垫 (12) 从座套 (11) 上拆下。
6
在座垫支撑 (2) 上方拉出座垫套 (1)。
7
松开连接点处（如箭头 A 所示）的钩环丝 (3)。
AR91.18-P-1802-01LW
l
座垫夹钳
*454589033700
l
拆卸工具
*205589036300
8
将座垫套 (1) 从座垫支撑 (2) 上拆下。
d
安装
9
将座垫套 (1) 与座垫支撑 (2) 对齐，使接缝位于座垫支撑 (2) 的槽口中。
10
紧固连接点处（如箭头 A 所示）的钩环丝 (3)。
AR91.18-P-1802-01LW
l
座垫夹钳
*454589033700
l
拆卸工具
*205589036300
11
在座垫支撑 (2) 上方拉出座垫套 (1)。
12
将大腿靠垫 (12) 插入座套 (11) 中并整平座套 (11) 上的皱褶。
13
将板 (13) 插入大腿靠垫 (12)。
14
钩入护边条 (10) 并使用固定卡 (14) 固定到位
l
拆卸工具
*205589026300
15
卡入座套 (11) 侧面（箭头 C 所示）
16
安装座垫支撑 (2)。
AR91.10-P-5040LWF
205 589 02 63 00
拆卸工具
205 589 03 63 00
拆卸工具
454 589 03 37 00
座垫夹钳
