型号

213, 290

带代码555 (AMG 高性能座椅)

更改提示

24.07.2019

在操作步骤 1 和 2 中新增了维修间资料系统 (WIS) 服务媒体。

1

护盖

2

座垫支撑

3

钩环丝

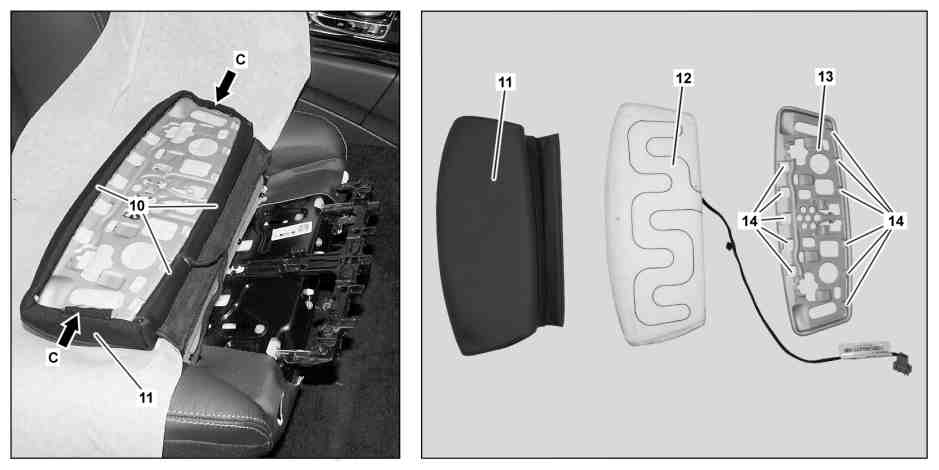

图示为车型 213，装配驾驶员和前排乘客座椅加热器/代码

10

护边条

12

大腿支撑

14

紧固凸耳

11

护盖

13

座垫框架

e

拆卸

1

拆下座垫支撑 (2)。

AR91.10-P-5040FRX

i
维修间资料系统 (WIS) 服务媒体

wsm://04_201900_07

2

解下侧面护盖 (11)（如箭头 C 所示）。

i
维修间资料系统 (WIS) 服务媒体

wsm://04_201900_05

此处显示了操作步骤 2 至 8。

3

将紧固凸耳 (14) 推到一旁，然后解下嵌边 (10)。

l
拆卸工具

*205589026300

4

将座垫框架 (13) 从大腿靠垫 (12) 和护盖 (11) 上拆下。

5

将大腿靠垫 (12) 从护盖 (11) 上取下。

6

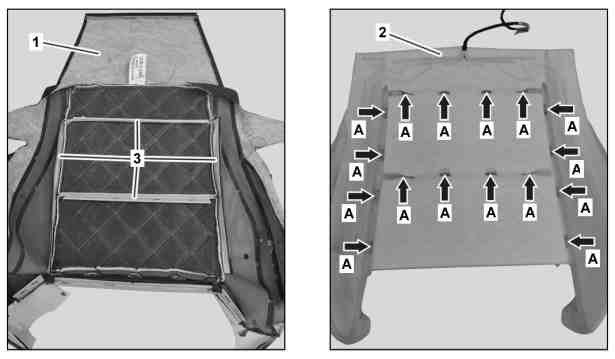

将护盖 (1) 拉过座垫支撑 (2) 上方。

7

将钩环丝 (3) 从座垫支撑的附着点（如箭头 A 所示）上松开。

AR91.18-P-1802-01LW

l
座垫夹钳

*454589033700

l
拆卸工具

*205589036300

8

将护盖 (1) 从座垫支撑 (2) 上拆下。

d

安装

9

将护盖 (1) 与座垫支撑 (2) 对齐，使接缝位于座垫支撑 (2) 的槽口中。

10

将钩环丝 (3) 固定到座垫支撑的附着点（如箭头 A 所示）上。

AR91.18-P-1802-01LW

l
座垫夹钳

*454589033700

l
拆卸工具

*205589036300

11

将护盖 (1) 拉过座垫支撑 (2) 上方。

12

将大腿靠垫 (12) 插入护盖 (11) 中，然后抚平护盖 (11) 上的皱褶。

13

将座垫框架 (13) 插入护盖 (11) 中，然后使用护盖 (11) 上的标记以及大腿靠垫 (12) 上的轮廓将其对齐。

14

钩入护边条 (10) 并使用紧固凸耳 (14) 固定到位。

l
拆卸工具

*205589026300

15

从侧面钩入护盖 (11)（如箭头 C 所示）。

16

安装座垫支撑 (2)。

AR91.10-P-5040FRX
