型号

213

除了代码555 (AMG 高性能座椅)

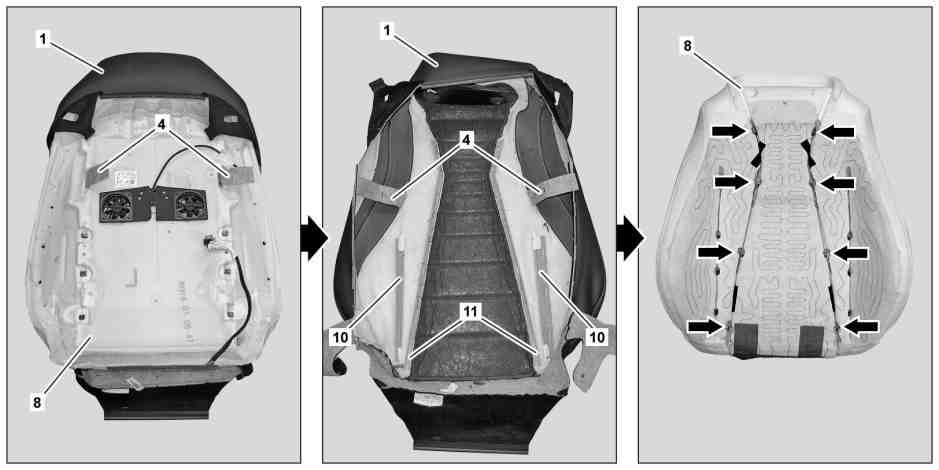

图示装配驾驶员和前排乘客座椅智能气候控制/代码 401:

1

护盖

8

靠背支撑

11

钩环丝

4

凸耳

10

钩环丝

e

拆卸

1

拆下带座套 (1) 的靠背支撑 (8)。

AR91.10-P-0003LWE

2

将座垫套 (1) 滑动到靠背支撑 (8) 上方。

3

将钩环丝 (11) 从靠背支撑 (8) 的掣子爪（箭头所示）上松开。

i
当座椅靠背衬垫（8）被拆下时，钩环线（10）未被夹紧。

l
拆卸工具

*205589036300

4

将吊耳 (4) 穿过靠背支撑 (8)。

5

拆下带靠背支撑 (8) 的座套 (1)。

d

安装

6

在座套（1）上安装通用支架的切口。

更换座椅罩 (1) 时。

型号 213

带代码866 (后座区视听设备预安装)

除了代码555 (AMG 高性能座椅)

AR91.10-P-8656-02LWE

7

将座套 (1) 置中放在座椅靠背支撑 (8) 中间，对齐靠背支撑 (8) 切口中的座套 (1) 缝。

8

将钩环丝 (11) 从靠背支撑 (8) 的掣子爪（箭头所示）上松开。

l
拆卸工具

*205589036300

9

将吊耳 (4) 穿过靠背支撑 (8)。

10

对照靠背套 (1) 上端和靠背支撑 (8) 上的标记检查靠背套 (1) 是否对齐。

11

将座垫套 (1) 滑动到靠背支撑 (8) 上方。

12

安装带座套 (1) 的靠背支撑 (8)。

AR91.10-P-0003LWE
