AR91.18-P-1850LWE
拆卸/安装后排座椅座垫套
22.12.2016
型号
213
除了代码248 (带嵌入式儿童座椅的后排座椅)

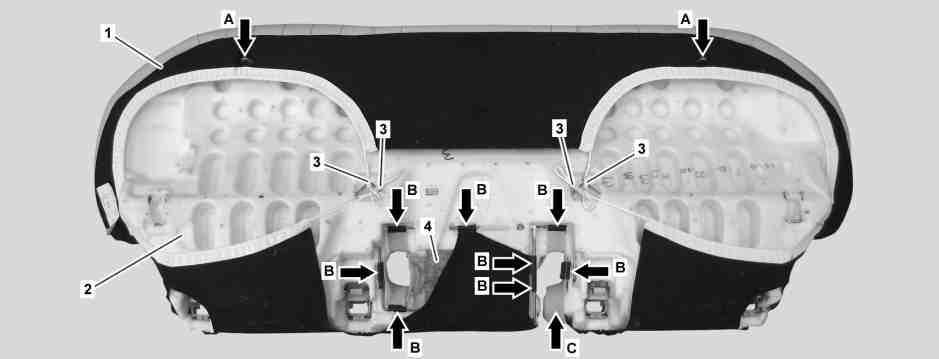

P91.18-2369-08
图示为车型 213.0
1
护盖
3
紧固卡钩
2
衬垫
4
加强件

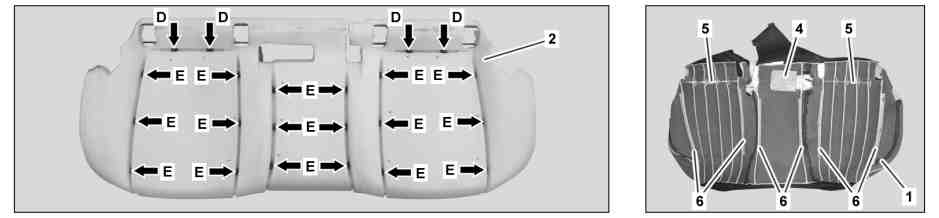

P91.18-2368-07
1
护盖
4
加强件
6
钩环丝
2
衬垫
5
钩环丝
e
d
拆卸/安装
1
拆下后排座垫
AR91.12-P-1020LW
2
松开 ISOFIX 覆盖层
型号 213.0/2

除了代码248 (带嵌入式儿童座椅的后排座椅)
i
首先将 ISOFIX 覆盖层从下部支架上松开, 然后从上部支架中导出.
3
将张紧电缆的固定卡钩 (3) 从支架上取下
i
安装:
确保将固定卡钩 (3) 正确安装在支架中.
4
将座套 (1) 从支架上脱开 (箭头 A 所示)
5
将端子板 (箭头 B 所示) 从支架上取下
6
将座套 (1) 导到衬垫 (2) 的成型件上方 (箭头 C 所示)
7
使加强件 (4) 穿过衬垫 (2)
8
将座套 (1) 滑到衬垫 (2) 上
9
将钩环丝 (5) 从支架上松开 (箭头 D 所示)
l
拆卸工具
*205589036300
10
将钩环丝 (5) 从固定卡上拆下
更换座套 (1) 时.
11
将钩环丝 (6) 从支架上松开 (箭头 E 所示)
i
安装:
对齐座套 (1) 的接缝并置于衬垫 (2) 的开口中.
l
拆卸工具
*205589036300
12
拆下护盖 (1)
13
按照拆卸的相反顺序进行安装
205 589 03 63 00
拆卸工具
