型号

213.1

除了代码223 (后排座椅靠背调整和电动头枕)

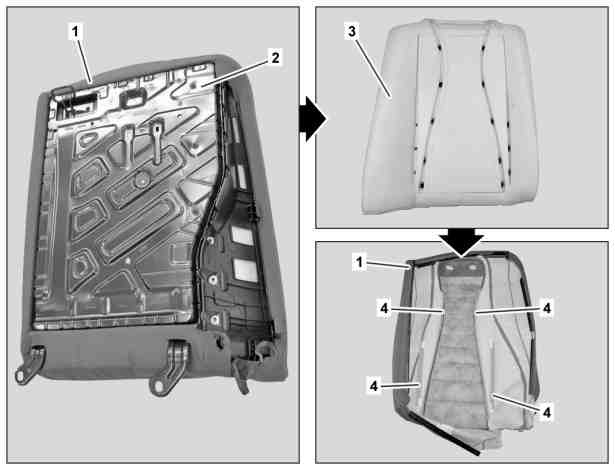

图示为右后座椅靠背

1

座套

2

靠背框架

3

衬垫

4

钩环丝

e
d

拆卸/安装

1

拆下后排座椅靠背的头枕导向器

AR91.16-P-1776LWV

2

将座套 (1) 从座椅靠背框架 (2) 上取下

i
安装:
从边角开始钩入座套 (1). 完全卡入座套后再次压上座套 (1).

l
拆卸工具

*205589026300

3

使座椅加热器的电线束穿过座套 (1)

型号 213.1

带代码872 (左侧和右侧后排座椅座椅加热器)

除了代码223 (后排座椅靠背调整和电动头枕)

4

拆下座椅靠背框架 (2)

i
安装:
将座椅靠背框架 (2) 置于衬垫 (3) 上并对齐.

5

将座套 (1) 滑到衬垫 (3) 上方

6

将钩环丝 (4) 从衬垫 (3) 的支架上松开

l
拆卸工具

*205589036300

7

将座套 (1) 从衬垫 (3) 上拆下

i
安装:
对齐座套 (1) 的接缝并置于衬垫 (3) 的槽口中.座套 (1) 必须与衬垫 (3) 居中对齐.

8

按照拆卸的相反顺序进行安装
