型号

213.1

带代码223 (后排座椅靠背调整和电动头枕)

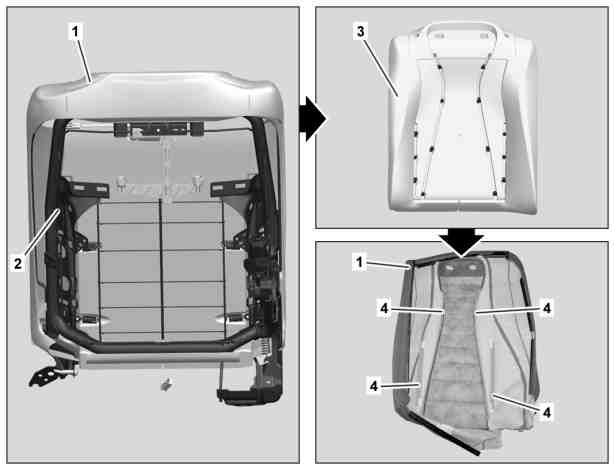

图示为左侧靠背

1

座套

2

靠背框架

3

衬垫

4

钩环丝

e
d

拆卸/安装

1

拆下后排座椅靠背的头枕导向器

AR91.16-P-1776LWV

2

将座套 (1) 从座椅靠背框架 (2) 周围取下

i
安装:
从边角开始钩入座套 (1). 完全卡入座套后再次压上座套 (1).

l
拆卸工具

*205589026300

3

使电线束穿过座套 (1)

i
电线束的数量因安装的装备而异.

4

使气动管路穿过座套 (1)

型号 213.1

带代码223 (后排座椅靠背调整和电动头枕)

带代码406 (后排多仿形座椅)

5

拆下座椅靠背框架 (2)

i
安装:
将座椅靠背框架 (2) 置于衬垫 (3) 上并对齐.

6

将座套 (1) 滑到衬垫 (3) 上方

i
安装:
对齐座套 (1) 的接缝并置于衬垫 (3) 的槽口中.

7

将钩环丝 (4) 从衬垫 (3) 的支架上松开

l
拆卸工具

*205589036300

8

将座套 (1) 从衬垫 (3) 上拆下

i
安装:
对齐座套 (1) 的接缝并置于衬垫 (3) 的槽口中.座套 (1) 必须与衬垫 (3) 居中对齐.

9

按照拆卸的相反顺序进行安装
