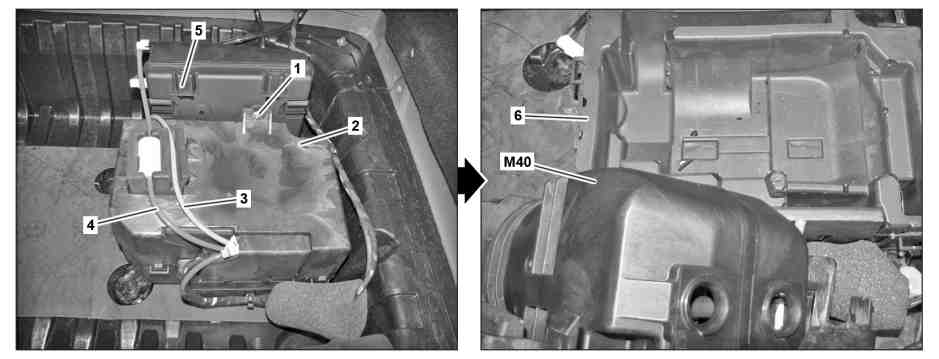

型号

213.0/1

带代码432 (左右动态行驶座椅)

1

螺栓

4

气动管路

6

泡沫材料

2

护盖

5

压缩空气罐

M40

多仿形座椅气动泵

3

气动管路

e
d

拆卸/安装

1

关闭点火并将遥控钥匙存放在发射范围之外 (至少 2 米)

2

拆下备胎坑镶板

AR68.30-P-4600LW

3

将螺钉/螺栓 (1) 从压缩空气罐 (5) 上拆下

4

将气动管路 (3, 4) 从压缩空气罐 (5) 上断开

l
钳子

*000589043700

5

将气动管路 (3, 4)护盖 (2) 的泡沫支座上拆下

6

松开护盖 (2)

7

将多仿形座椅气动泵 (M40) 从泡沫材料 (6) 上拆下并放到一侧

p

确保气动管路 (3, 4) 和多仿形座椅气动泵 (M40) 接线板上的其他管路不会扭结在一起.

否则会发生泄漏.

8

用适当的工具将气动泵接线板从多仿形座椅气动泵 (M40) 上松开

9

断开多仿形座椅气动泵 (M40) 上的电气连接器

10

拆下多仿形座椅气动泵 (M40)

11

按照拆卸的相反顺序进行安装
