型号

205, 213, 238, 253, 293

带代码U22 (腰部支撑调节)

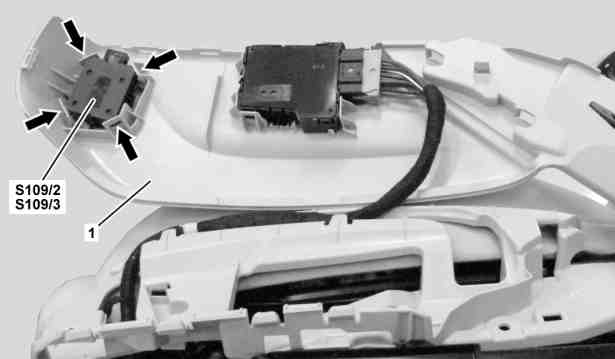

图示为车型 213，装配座椅舒适组件/代码 P65

1

外部护盖

S109/2

驾驶员座椅腰部支撑调节按钮

S109/3

前排乘客座椅腰部支撑调节按钮

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

从座椅支架上拆下外部饰板 (1)。

型号 205.0/1/2, 213, 253, 293

带代码P65 (座椅舒适模式套件)

带代码U22 (腰部支撑调节)

型号 205.0/1/2, 213, 253

带代码555 (AMG Performance 座椅)

带代码U22 (腰部支撑调节)

AR91.10-P-1201LWA

型号 205.0/1/2, 253, 293

带代码U22 (腰部支撑调节)

除了代码409 (前部左右多仿形座椅)

除了代码555 (AMG Performance 座椅)

除了代码P65 (座椅舒适模式套件)

型号 213

带代码U22 (腰部支撑调节)

除了代码432 (左右侧动态多仿形座椅)

除了代码555 (AMG Performance 座椅)

除了代码P65 (座椅舒适模式套件)

AR91.10-P-1201LW

型号 205.3/4

带代码555 (AMG Performance 座椅)

带代码U22 (腰部支撑调节)

型号 205.3/4

带代码P65 (座椅舒适模式套件)

带代码U22 (腰部支撑调节)

型号 238

带代码P65 (座椅舒适模式套件)

带代码U22 (腰部支撑调节)

AR91.10-P-1201CLW

型号 205.3/4

带代码U22 (腰部支撑调节)

除了代码409 (前部左右多仿形座椅)

除了代码555 (AMG Performance 座椅)

除了代码P65 (座椅舒适模式套件)

型号 238

带代码U22 (腰部支撑调节)

除了代码432 (左右侧动态多仿形座椅)

除了代码P65 (座椅舒适模式套件)

AR91.10-P-1201CLA

2

松开并拆下掣子爪处（如箭头所示）的腰部支撑调节按钮（S109/2、S109/3）。

3

按照与拆卸相反的顺序进行安装。
