AR91.25-P-1445LW
拆卸/安装前排座椅靠背腰部支撑气垫
02.10.2019

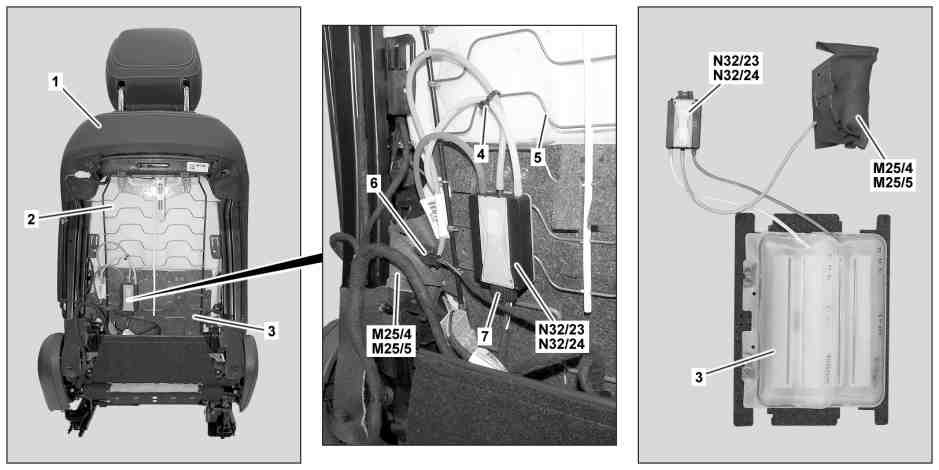

P91.25-2619-09
1
护盖
5
弹簧元件
M25/5
前排乘客座椅腰部支撑气动泵
2
靠背支撑
6
电气连接器
N32/23
驾驶员座椅腰部支撑电控气动控制器单元
3
气垫装置
7
电气连接器
N32/24
前排乘客座椅腰部支撑电控气动控制器单元
4
电缆扎带
M25/4
驾驶员座椅腰部支撑气动泵
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
1
拆下座椅靠背支撑 (2)。
型号 205.0/1/2, 253, 293
带代码U22 (腰部支撑调节)
除了代码409 (前部左右多仿形座椅)
除了代码555 (AMG Performance 座椅)
型号 213
带代码U22 (腰部支撑调节)
除了代码432 (左右动态行驶座椅)
除了代码555 (AMG Performance 座椅)
AR91.10-P-0003LWE
型号 205.3/4
带代码U22 (腰部支撑调节)
除了代码409 (前部左右多仿形座椅)
除了代码555 (AMG Performance 座椅)
型号 238
带代码U22 (腰部支撑调节)
除了代码399 (带按摩功能的前部多仿形座椅)
AR91.10-P-0003CLW
2
分开电缆扎带 (4)。
i
安装:
安装新的电缆扎带 (4)。
3
将带保护套的腰部支撑气动泵（M25/4、M25/5）从座椅靠背框架上取下。
p
不得将腰部支撑气动泵（M25/4、M25/5）从其保护套中取出。
否则可能会损坏腰部支撑气动泵（M25/4、M25/5）。
6
从弹簧元件 (5) 上取下腰部支撑调节控制单元（N32/23、N32/24），然后在座椅靠背框架和弹簧元件 (5) 之间向前铺设。
7
在座椅靠背框架和弹簧元件 (5) 之间向前铺设腰部支撑气动泵（M25/4、M25/5）。
8
标记气腔单元 (3) 在弹簧元件 (5) 上的安装位置。
9
解开并将气腔单元 (3) 从弹簧元件 (5) 上拆下。
i
安装:
注意标记。
