AR91.25-P-1450LWX
拆卸/安装前排座椅上的腰部支撑气垫
28.07.2020
型号
205, 253
带代码555 (AMG 高性能座椅)
型号
213
带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)
带代码555 (AMG 高性能座椅)
型号
213
带代码555 (AMG 高性能座椅)
带代码P65 (座椅舒适模式套件)

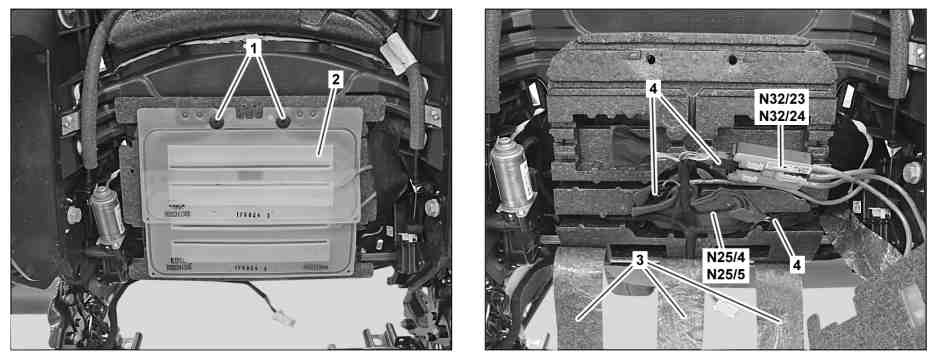

P91.25-A013-08
1
固定卡
M25/4
驾驶员座椅腰部支撑气动泵
2
气腔
M25/5
前排乘客座椅腰部支撑气动泵
3
毛毡胶带
N32/23
驾驶员座椅腰部支撑电控气动控制器单元
4
电气连接器
N32/24
前排乘客座椅腰部支撑电控气动控制器单元
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
e
d
拆卸/安装
1
拆下座椅靠背支撑。
AR91.10-P-0003LWX
2
拆下固定夹（1），取下气垫（2）并放在一侧。
3
解开毡带（3）。
4
取下腰部支撑气动泵（M25/ 4、M25/ 5）并放在一侧。
5
取下腰部支撑气动控制单元（N32/ 23、N32/ 24）并放在一侧。
6
断开电气连接器 (4)。
7
一起拆下气垫（2）、腰部支撑电动气动控制器单元（N32/ 23、N32/ 24）和腰部支撑气动泵（M25/ 4、M25/ 5）。
i
气垫单元（2）、腰部支撑电工气动控制器单元（N32/ 23、N32/ 24）和腰部支撑气动泵（M25/ 4、M25/ 5）是一个单元，只能一起更换。
8
按照拆卸的相反顺序进行安装
