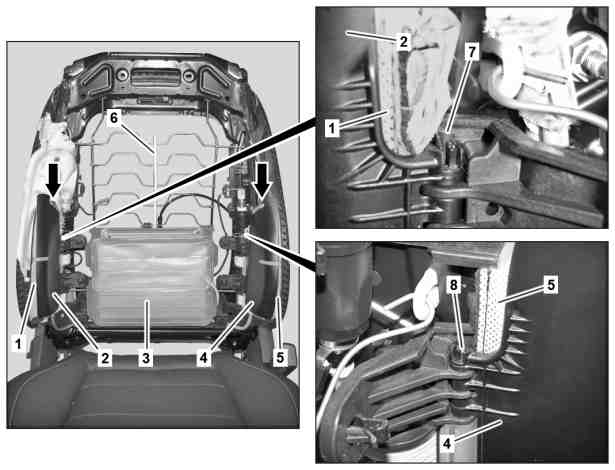

型号

213

带代码432 (左右动态行驶座椅)

1

气腔

2

护盖

3

气腔

4

护盖

5

气腔

6

弹簧架

7

螺栓

8

螺栓

e
d

拆卸/安装

1

拆下座椅靠背支撑。

型号 213

带代码432 (左右动态行驶座椅)

除了代码555 (AMG Performance 座椅)

AR91.10-P-0003LWE

2

拆下前排多仿形座椅控制单元。

AR91.25-P-1900LWE

3

将固定支架 (箭头所示) 从座椅罩 (2、4) 的气垫 (1、5) 上松开。

4

松开螺栓（7、8）并取下，直到可以取下气垫（1、5）。

5

露出气垫 (1、5) 上的气动管路。

6

拆下气垫（1、5）。

7

露出气垫 (3) 中的气动管路。

8

将气垫 (3) 从弹簧架 (6) 上拆下。

9

按照拆卸的相反顺序进行安装
