AR91.25-P-1740LWX
拆卸和安装多仿形靠背中的气垫
28.07.2020
型号
205, 253
带代码275 (带记忆功能的电动调节式驾驶员座椅)
带代码555 (AMG 高性能座椅)
型号
213
带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)
带代码555 (AMG 高性能座椅)
除了代码432 (左右动态行驶座椅)

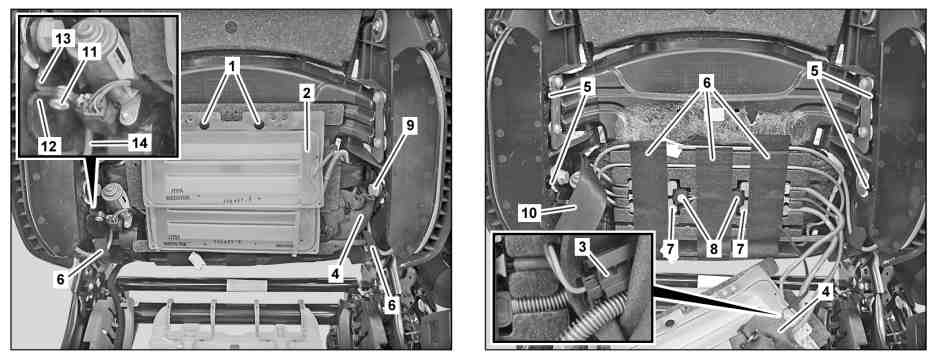

P91.25-A012-08
1
固定卡
8
电气连接器
2
气腔
9
螺钉
3
电气连接器
10
安全带
4
泵
11
铆钉
5
固定卡
12
支架
6
毛毡胶带
13
支架
7
控制单元
14
气动管路
e
d
拆卸/安装
1
拆下座椅靠背支撑。
AR91.10-P-0003LWX
2
拆下固定夹（1），取下气垫（2）并放在一侧。
3
分开泵 (4)，然后放到一旁。
4
断开电气连接器 (3)。
5
拆下螺钉 (9)，然后将安全带 (10) 放到一旁。
6
钻出铆钉（11）。
7
将支架（12、13）分开并引导气动管线（14）穿过它们之间。
8
取下固定夹（5），取下侧气垫并放在一侧。
l
拆卸工具
*000589956300
9
释放毡带（6）。
10
拆下控制单元 (7)，直至可以对电气连接器 (8) 进行操作。
11
断开电气连接器 (8).
12
将气垫（2）、侧气垫、控制单元（7）和泵（4）一起拆下。
i
气垫（2）、侧气垫、控制单元（7）和泵（4）形成一个单元，只能一起更换。
13
按照拆卸的相反顺序进行安装
000 589 95 63 00
拆卸工具
