型号

213.1

带代码223 (后排座椅靠背调整和电动头枕)

带代码406 (后排乘客区多仿形座椅)

1

座椅靠背

4

气压管路

2

控制单元

5

支架

3

掣子爪

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

将左/右靠背 (1) 从后排乘客舱拆下

型号 213.1

带代码223 (后排座椅靠背调整和电动头枕)

带代码406 (后排乘客区多仿形座椅)

AR91.12-P-1713LWW

2

将后部饰件从座椅靠背 (1) 上拆下

i
确保将饰件正确安装在座椅靠背框架中.

3

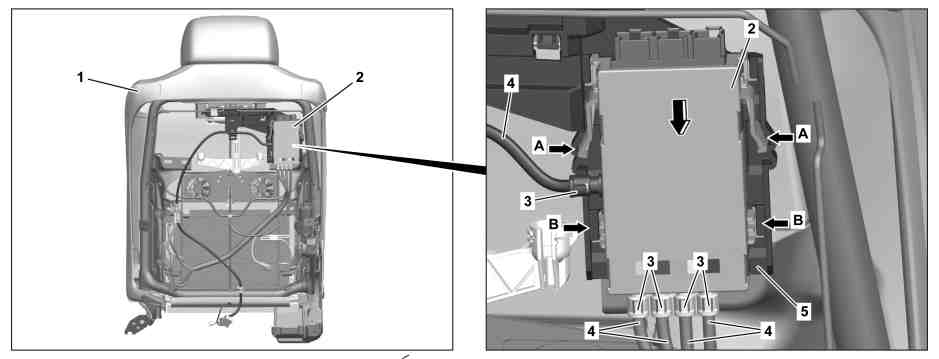

释放控制单元 (2) (箭头 A 所示), 然后在保持电线和气动管路 (4) 连接的情况下从支架 (5) 上向下拆下

i
安装:
检查控制单元 (2) 是否正确安装在支架 (5) 的导向装置 (箭头 B 所示) 中.

4

断开控制单元 (2) 的电气连接器

5

用适当的工具释放掣子爪 (3) 并拆下气动管路 (4)

i
气动管路 (4) 带有颜色编码.

i
安装:
检查气动管路 (4) 是否正确锁止.

6

拆下控制单元 (2)

7

按照拆卸的相反顺序进行安装
