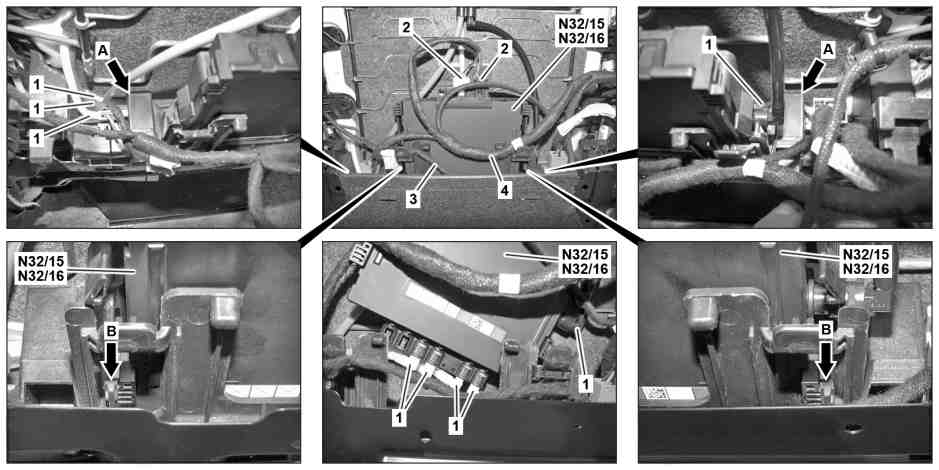

型号

213

带代码432 (左右动态行驶座椅)

1

气动管路

3

电气线束

N32/15

左前多仿形座椅控制单元

2

电气连接器

4

电气线束

N32/16

右前多仿形座椅控制单元

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

调试左前多仿形座椅控制单元（N32/ 15）或右前多仿形座椅控制单元（N32/ 16）。

更换左前多仿形座椅控制单元 (N32/15) 或右前多仿形座椅控制单元 (N32/16) 时。

a

AD00.00-P-2000-04B

2

拆下座椅靠背上的座椅靠背装饰。

型号 213

带代码432 (左右动态行驶座椅)

除了代码555 (AMG Performance 座椅)

AR91.10-P-1912LW

3

关闭点火开关，并将遥控钥匙存放在遥控范围之外（至少 2  米)。

4

断开左前多仿形座椅控制单元 （N32/ 15）或右前多仿形座椅控制单元（N32/ 16）上的电气连接器（2）。

5

将电线束 (3、4) 从左前多仿形座椅控制单元 (N32/15) 或右前多仿形座椅控制单元 (N32/16) 的支架上松开。

6

释放卡扣（箭头 B）上的左前多仿形座椅控制单元 （N32/ 15）或右前多仿形座椅控制单元 （N32/ 16）。

7

小心地向上拉出左前多仿形座椅控制单元 (N32/15) 或右前多仿形座椅控制单元 (N32/16)，直至可以将气动管路 (1) 从支架上抬过 (箭头 A 所示)。

8

小心地将气动管路 (1) 从支架上抬过 (箭头 A 所示)。

p

确保气动管路 (1) 不会扭结。

否则，气动管路 (1) 可能会发生泄漏。

l
拉拔钩

*140589023300

9

用适当的工具释放并断开气动管路 (1)。

i
气压管路 (1) 都带有颜色编码。

10

拆下左前多仿形座椅控制单元（N32/ 15）或右前多仿形座椅控制单元（N32/ 16）。

11

按照拆卸的相反顺序进行安装
