型号

205, 213, 238, 253, 293

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号

205, 213, 238, 253, 293

带代码242 (带记忆功能的电动调节式前排乘客座椅)

型号

205, 213, 238, 253, 293

带代码P65 (座椅舒适模式套件)

型号

205, 213, 253, 293

带代码221 (左侧可电动调节式驾驶员座椅)

型号

205, 213, 253, 293

带代码222 (前排右侧可电动调节式驾驶员座椅)

型号

205, 253, 293

带代码275 (带记忆功能的电动调节式驾驶员座椅)

型号

213, 238

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

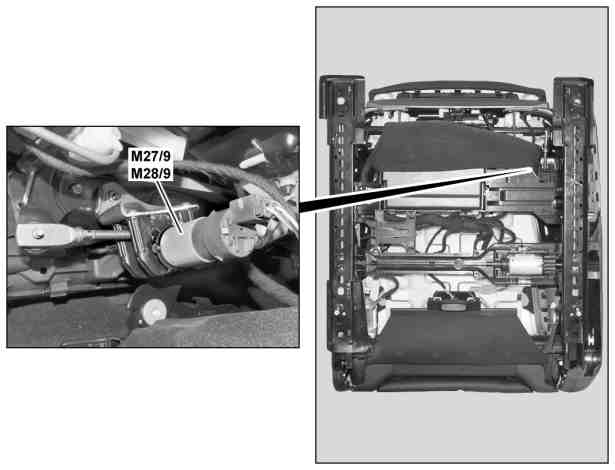

M27/9

驾驶员座椅倾斜度调节电机

M28/9

前排乘客座椅倾斜度调节电机

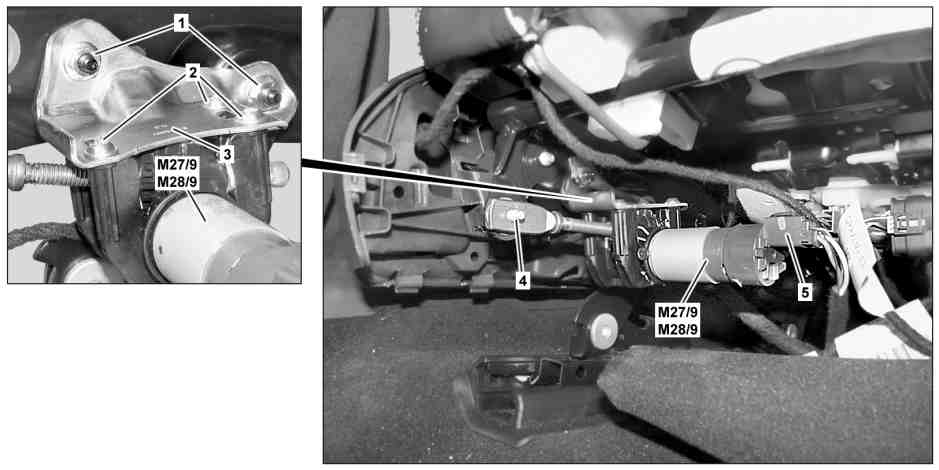

1

螺母

5

电气连接器

2

螺栓

M27/9

驾驶员座椅倾斜度调节电机

3

支架

M28/9

前排乘客座椅倾斜度调节电机

4

螺钉

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

始终向后上方移动前排座椅。

2

关闭点火开关，并将遥控钥匙存放在遥控范围之外（至少 2 m）。

3

断开电气连接器 (5)。

4

松开螺钉 (4)。

i
注意螺栓/螺钉 (4) 为左旋螺纹。

i
安装:
更换螺栓 (4)。

n
螺栓 - 连接座垫倾斜电机连杆到座垫框架/座椅调节装置上部

*BA91.10-P-1004-01T

5

拧松螺母 (1)。

n
螺母 - 连接座垫倾斜电机支架到座椅架底座

*BA91.10-P-1008-01T

6

拆下带支架 (3) 且用于座椅倾斜度调节的座椅调节电机（M27/9、M28/9）。

7

拧松螺钉 (2) 并从支架 (3) 上拆下用于座椅倾斜度调节的座椅调节电机（M27/9、M28/9）。

仅当更换用于座椅倾斜度调节的座椅调节电机（M27/9、M28/9）时。

n
螺栓 - 连接座垫倾斜电机到支架

*BA91.10-P-1003-01T

8

按照拆卸的相反顺序进行安装

n
前排座椅

号码

名称

型号 205

型号 213

BA91.10-P-1003-01T

螺栓 - 连接座垫倾斜电机到支架

Nm

5

5

n
前排座椅

号码

名称

型号 238

型号 253

BA91.10-P-1003-01T

螺栓 - 连接座垫倾斜电机到支架

Nm

5

5

n
前排座椅

号码

名称

型号 293

BA91.10-P-1003-01T

螺栓 - 连接座垫倾斜电机到支架

Nm

5

n
前排座椅

号码

名称

型号 205

型号 213

BA91.10-P-1004-01T

螺栓 - 连接座垫倾斜电机连杆到座垫框架/座椅调节装置上部

Nm

8

8

n
前排座椅

号码

名称

型号 238

型号 253

BA91.10-P-1004-01T

螺栓 - 连接座垫倾斜电机连杆到座垫框架/座椅调节装置上部

Nm

8

8

n
前排座椅

号码

名称

型号 293

BA91.10-P-1004-01T

螺栓 - 连接座垫倾斜电机连杆到座垫框架/座椅调节装置上部

Nm

8

n
前排座椅

号码

名称

型号 205

型号 213

BA91.10-P-1008-01T

螺母 - 连接座垫倾斜电机支架到座椅架底座

Nm

14

14

n
前排座椅

号码

名称

型号 238

型号 253

BA91.10-P-1008-01T

螺母 - 连接座垫倾斜电机支架到座椅架底座

Nm

14

14

n
前排座椅

号码

名称

型号 293

BA91.10-P-1008-01T

螺母 - 连接座垫倾斜电机支架到座椅架底座

Nm

14
