型号

205, 213, 238, 253, 293

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号

205, 213, 238, 253, 293

带代码242 (带记忆功能的电动调节式前排乘客座椅)

型号

205, 213, 253, 293

带代码221 (左侧可电动调节式驾驶员座椅)

型号

205, 213, 253, 293

带代码222 (前排右侧可电动调节式驾驶员座椅)

型号

205, 253, 293

带代码275 (带记忆功能的电动调节式驾驶员座椅)

型号

213, 238

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

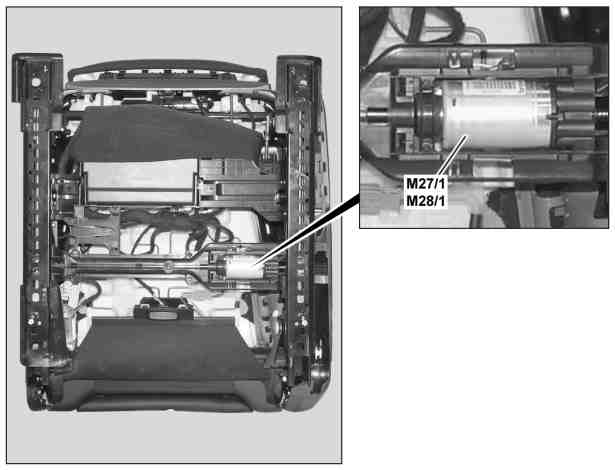

M27/1

驾驶员座椅前后调节马达

M28/1

前排乘客座椅前后调节马达

1

轨道

5

导向螺栓

2

轴

6

轴

3

掣子爪

M27/1

驾驶员座椅前后调节马达

4

支架

M28/1

前排乘客座椅前后调节马达

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

拆下前排座椅并放到适当的表面上。

型号 205.4

带代码221 (左侧可电动调节式驾驶员座椅)

型号 205.4

带代码222 (前排右侧可电动调节式驾驶员座椅)

型号 205.4

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号 205.4

带代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 205.4

带代码275 (带记忆功能的电动调节式驾驶员座椅)

AR91.10-P-1000LWR

型号 205 （205.4除外）, 213, 238, 253, 293

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号 205 （205.4除外）, 213, 238, 253, 293

带代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 205 （205.4除外）, 213, 253, 293

带代码221 (左侧可电动调节式驾驶员座椅)

型号 205 （205.4除外）, 213, 253, 293

带代码222 (前排右侧可电动调节式驾驶员座椅)

型号 205 （205.4除外）, 253, 293

带代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 213, 238

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

AR91.10-P-1000LW

2

将电气连接器从座椅前后调节马达 (M27/1、M28/1) 上断开。

3

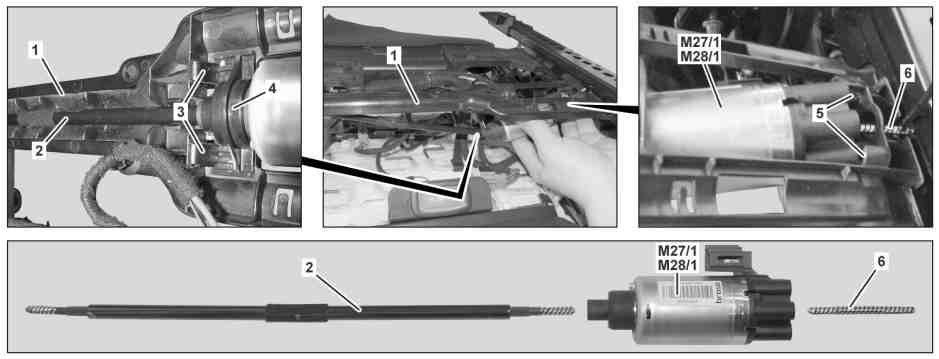

将掣子爪 (3) 推到一侧并拆下支架 (4)。

4

将轴 (2) 从导轨 (1) 的支架上松开。

5

将座椅前后调节马达 (M27/1、M28/1) 在轴 (2) 的起点处稍稍抬起，小心地弯曲轴 (2) 并从座椅调节装置中拉出。

p

不要过分抬高或扭转座椅前后调节马达 (M27/1、M28/1)。

否则，可能损坏导向销 (5)。

i
安装:
确保将座椅前/后调节马达 (M27/1、M28/1) 正确安装在座椅调节装置中的导向销 (5) 和轴 (2) 上。

6

将座椅前后调节马达 (M27/1、M28/1) 连同轴 (2、6) 一起从导轨 (1) 上拆下。

i
安装:
确保将座椅前/后调节马达 (M27/1、M28/1) 正确安装在座椅调节装置中的导向销 (5) 和轴 (6) 上。

g

检验

7

将轴 (2、6) 从座椅前后调节马达 (M27/1、M28/1) 中拉出并检查磨损情况。

更换座椅前后调节马达 (M27/1、M28/1) 时。

如果出现故障，

↓

更换相应的轴 (2，6)。

8

按照拆卸的相反顺序进行安装
