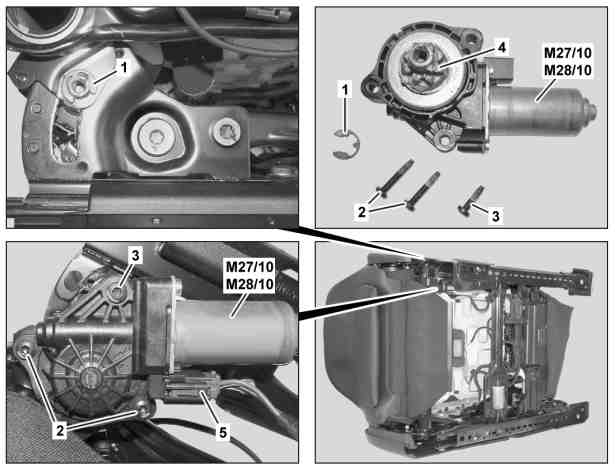

型号

205, 213, 238, 253, 293

1

卡环

2

螺栓

3

螺钉

4

锥形齿轮

5

电气连接器

M27/10

驾驶员座椅高度调节马达

M28/10

前排乘客座椅高度调节马达

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

拆下前排座椅并将其放在合适的垫子上。

型号 205.4

AR91.10-P-1000LWR

型号 205 （205.4除外）, 213, 238, 253, 293

AR91.10-P-1000LW

2

断开电气连接器 (5)。

3

拆下卡环 (1).

i
安装:
检查卡环 (1)。

如果出现故障，

↓

更换卡环 (1)。

4

拆下螺栓 (3)。

i
注意螺钉/螺栓 (3) 为左旋螺纹。螺栓 (3) 比螺栓 (2) 短。

i
安装:
更换螺钉/螺栓 (3).

n
螺栓 - 连接座椅高度调节电机到座椅调节装置

*BA91.10-P-1005-01T

5

松开螺钉 (2)。

i
安装:
更换螺钉/螺栓 (2).

n
螺栓 - 连接座椅高度调节电机到座椅调节装置

*BA91.10-P-1005-01T

6

拆下座椅高度调节马达 (M27/10、M2810)。

7

按照拆卸的相反顺序进行安装

n
前排座椅

号码

名称

型号 205

型号 213

BA91.10-P-1005-01T

螺栓 - 连接座椅高度调节电机到座椅调节装置

Nm

4

4

n
前排座椅

号码

名称

型号 238

型号 253

BA91.10-P-1005-01T

螺栓 - 连接座椅高度调节电机到座椅调节装置

Nm

4

4

n
前排座椅

号码

名称

型号 293

BA91.10-P-1005-01T

螺栓 - 连接座椅高度调节电机到座椅调节装置

Nm

4
