型号

205, 253

带代码275 (带记忆功能的电动调节式驾驶员座椅)

除了代码555 (AMG 高性能座椅)

型号

205.0/2/3/4, 253

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码555 (AMG 高性能座椅)

型号

205.0/2/3/4, 253

带代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码555 (AMG 高性能座椅)

型号

213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

除了代码555 (AMG 高性能座椅)

型号

238

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

型号

293

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号

293

带代码242 (带记忆功能的电动调节式前排乘客座椅)

型号

293

带代码275 (带记忆功能的电动调节式驾驶员座椅)

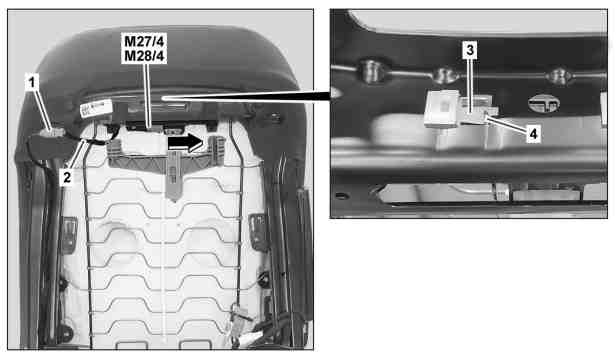

图示为车型 205.0

1

电气连接器

2

电线束

3

锁止装置

4

拉拔钩

M27/4

驾驶员座椅头枕调节电机

M28/4

前排乘客座椅头枕调节电机

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

e
d

拆卸/安装

1

将头枕从前排座椅上拆下。

AR91.16-P-0040LW

2

断开电气连接器 (1)。

3

露出电线束 (2)。

4

释放使用拉拔钩 (4) 的锁 (3)，沿箭头所示方向滑动并拆下驾驶员座椅头枕调节座椅调节电机 (M27/4) 或前排乘客座椅头枕调节座椅调节电机 (M28/4)。

l
拉拔钩

*140589023300

5

按照拆卸的相反顺序进行安装
