AR91.29-P-1460LWV
拆卸/安装后座头枕电动机
09.10.2019
型号
213.1
带代码223 (后排座椅靠背调整和电动头枕)
P91.29-3045-07

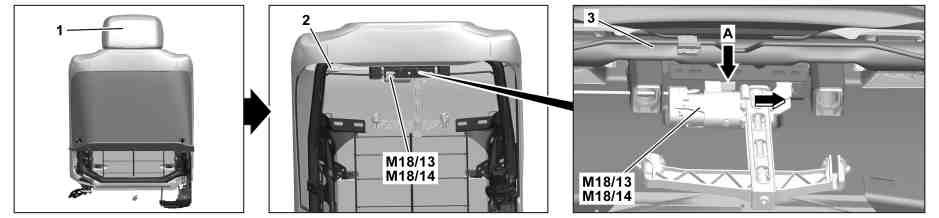

1
头枕
3
靠背框架
M18/14
右后座椅头枕座椅调节马达
2
电气连接器
M18/13
左后座椅头枕座椅调节马达
e
d
拆卸/安装
1
拆下左/右头枕 (1)
AR91.16-P-1770LWW
2
断开电气连接器 (2), 然后露出电线束
3
释放锁止装置 (箭头 A 所示), 沿箭头所示方向移动左后座椅头枕座椅调节马达 (M18/13) 或右后座椅头枕座椅调节马达 (M18/14)
l
拉拔钩
*140589023300
4
按照拆卸的相反顺序进行安装
140 589 02 33 00
拉拔钩
