型号

205, 213, 253, 293

带代码221 (左侧可电动调节式驾驶员座椅)

型号

205, 213, 253, 293

带代码222 (前排右侧可电动调节式驾驶员座椅)

型号

205, 253, 293

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号

205, 253, 293

带代码242 (带记忆功能的电动调节式前排乘客座椅)

型号

205, 253, 293

带代码275 (带记忆功能的电动调节式驾驶员座椅)

型号

213, 238

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

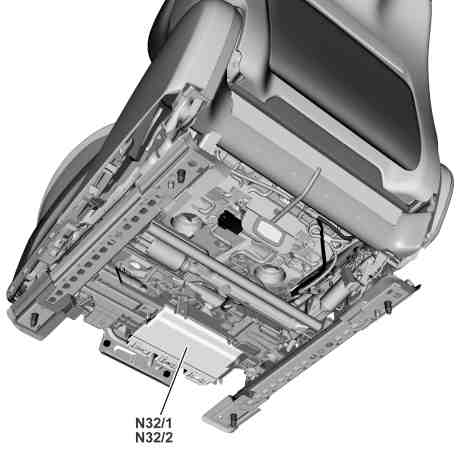

N32/1

驾驶员座椅控制单元

N32/2

前排乘客座椅控制单元

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

调试驾驶员座椅控制单元 (N32/1) 或前排乘客座椅控制单元 (N32/2)。

更换驾驶员座椅控制单元 (N32/1) 或前排乘客座椅控制单元 (N32/2) 时。

a

型号 293

带代码221 (左侧可电动调节式驾驶员座椅)

型号 293

带代码222 (前排右侧可电动调节式驾驶员座椅)

型号 293

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号 293

带代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 293

带代码275 (带记忆功能的电动调节式驾驶员座椅)

AD00.00-P-2000-06FR

a

型号 238

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

AD00.00-P-2000-06LWO

a

型号 205, 213, 253

带代码221 (左侧可电动调节式驾驶员座椅)

型号 205, 213, 253

带代码222 (前排右侧可电动调节式驾驶员座椅)

型号 205, 253

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号 205, 253

带代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 205, 253

带代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

AD00.00-P-2000-04B

2

将前排座椅一直向上并向后移动。

3

断开蓄电池接地线。

型号 293

带代码221 (左侧可电动调节式驾驶员座椅)

型号 293

带代码222 (前排右侧可电动调节式驾驶员座椅)

型号 293

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号 293

带代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 293

带代码275 (带记忆功能的电动调节式驾驶员座椅)

AR54.10-P-0003EQ

型号 238

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

AR54.10-P-0003LWO

型号 205, 213, 253

带代码221 (左侧可电动调节式驾驶员座椅)

型号 205, 213, 253

带代码222 (前排右侧可电动调节式驾驶员座椅)

型号 205, 253

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

型号 205, 253

带代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 205, 253

带代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

AR54.10-P-0003LW

4

从座椅调节装置上拆下盖。

5

将电气连接器从驾驶员座椅控制单元 (N32/1) 或前排乘客座椅控制单元 (N32/2) 上断开。

6

松开并拆下驾驶员座椅控制单元 (N32/1) 或前排乘客座椅控制单元 (N32/2)。

7

按照拆卸的相反顺序进行安装
