AR91.29-P-1570LWV

拆卸/安装后排座椅控制模块

09.10.2019

型号

213.1

带代码223 (后排座椅靠背调整和电动头枕)

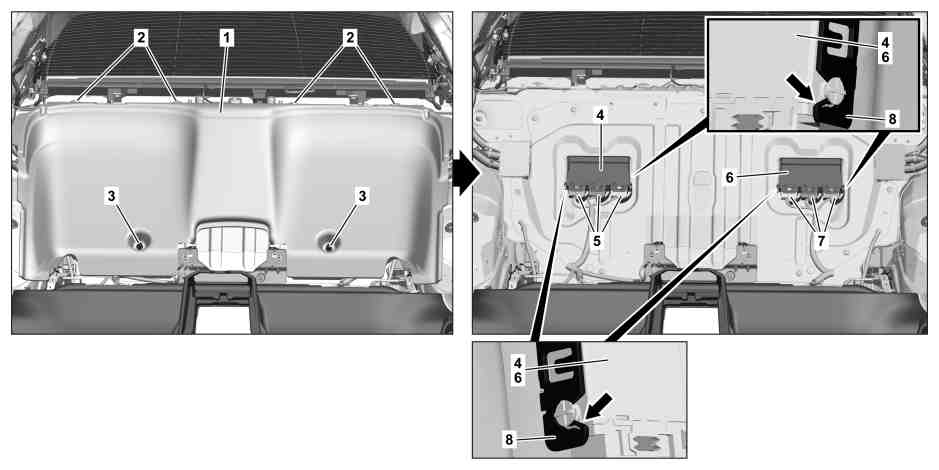

P91.29-3048-09
爱扳手

爱扳手

1

护盖

4

右后座椅控制单元

7

电气连接器

2

按钮

5

电气连接器

8

支架

3

螺母

6

左后座椅控制单元

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下后搁板

AR68.30-P-4581LWV

2

松开按入式螺钉 (2)

3

松开螺母 (3)

4

拆下饰板 (1)

i
安装:
确保正确安装镶板 (1).

5.1

断开右后座椅控制单元 (4) 上的电气连接器 (5)

拆卸右后座椅控制单元 (4) 时.

5.2

断开左后座椅控制单元 (6) 上的电气连接器 (7)

拆卸左后座椅控制单元 (6) 时.

6

释放掣子爪 (箭头所示) 上的右后座椅控制单元 (4) 或左后座椅控制单元 (6) 并从各支架 (8) 上拆下

i
安装:
检查右后座椅控制单元 (4) 或左后座椅控制单元 (6) 是否正确安装在相应的支架 (8) 中.

7

按照拆卸的相反顺序进行安装
