型号

213

带代码872 (后座区座椅加热装置)

除了代码248 (带嵌入式儿童座椅的后排座椅)

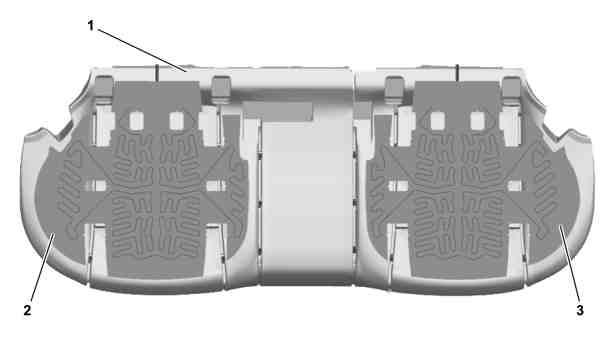

1

衬垫

2

右侧加热垫

3

左侧加热垫

e

拆卸

1

将座套从座垫上拆下

型号 213

带代码872 (后座区座椅加热装置)

除了代码248 (带嵌入式儿童座椅的后排座椅)

AR91.18-P-1850LWE

2

加热右侧加热垫 (2) 或左侧加热垫 (3) 并小心地从衬垫 (1) 上分开

A

000 588 00 84 00 热风枪

WS54.00-P-0049B

p

必须小心, 确保温度不会超过 60 °C.

否则, 衬垫 (1) 结构会发生变化.

i
必须更换右侧加热垫 (2) 或左侧加热垫 (3).

3

使右侧加热垫 (2) 或左侧加热垫 (3) 的电线束穿过衬垫 (1)

d

安装

4

将新的右侧加热垫 (2) 或左侧加热垫 (3) 粘到衬垫 (1) 上

i
根据旧右侧加热垫 (2) 或旧左侧加热垫 (3) 的式样将新右侧加热垫 (2) 或左侧加热垫 (3) 粘合到衬垫 (1) 上.

5

使右侧加热垫 (2) 或左侧加热垫 (3) 的电线束穿过衬垫 (1)

6

将座套安装到座垫上

型号 213

带代码872 (后座区座椅加热装置)

除了代码248 (带嵌入式儿童座椅的后排座椅)

AR91.18-P-1850LWE
