型号

205, 213, 238, 253, 293

带代码401 (前部座椅空调)

型号

205, 213, 238, 253, 293

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

型号

213, 238

带代码902 (驾驶员和前排乘客增强型座椅加热器)

更改提示

24.07.2019

在操作步骤 2 中新增了维修间资料系统 (WIS) 服务媒体。

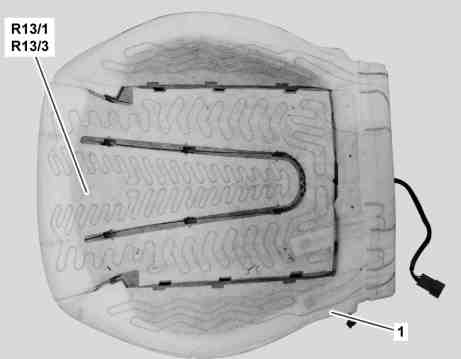

1

座垫支撑

R13/1

左侧前排座垫加热垫

R13/3

右侧前排座垫加热垫

e
d

拆卸/安装

1

拆下座垫支撑的护盖 (1)。

型号 205, 238, 253, 293

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

带代码401 (前部座椅空调)

型号 205, 238, 253, 293

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

型号 205, 238, 253, 293

带代码242 (带记忆功能的电动调节式前排乘客座椅)

带代码401 (前部座椅空调)

型号 205, 238, 253, 293

带代码242 (带记忆功能的电动调节式前排乘客座椅)

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

型号 205, 238, 253, 293

带代码401 (前部座椅空调)

带代码P65 (座椅舒适模式套件)

型号 205, 238, 253, 293

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

带代码P65 (座椅舒适模式套件)

型号 205, 253, 293

带代码221 (左侧可电动调节式驾驶员座椅)

带代码401 (前部座椅空调)

型号 205, 253, 293

带代码221 (左侧可电动调节式驾驶员座椅)

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

型号 205, 253, 293

带代码222 (右侧可电动调节式驾驶员座椅)

带代码401 (前部座椅空调)

型号 205, 253, 293

带代码222 (右侧可电动调节式驾驶员座椅)

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

型号 205, 253, 293

带代码275 (带记忆功能的电动调节式驾驶员座椅)

带代码401 (前部座椅空调)

型号 205, 253, 293

带代码275 (带记忆功能的电动调节式驾驶员座椅)

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

型号 205, 253

带代码401 (前部座椅空调)

带代码555 (AMG Performance 座椅)

型号 205, 253

带代码555 (AMG Performance 座椅)

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

型号 238

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

带代码902 (驾驶员和前排乘客增强型座椅加热器)

型号 238

带代码242 (带记忆功能的电动调节式前排乘客座椅)

带代码902 (驾驶员和前排乘客增强型座椅加热器)

型号 238

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码401 (前部座椅空调)

型号 238

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

型号 238

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码902 (驾驶员和前排乘客增强型座椅加热器)

型号 238

带代码902 (驾驶员和前排乘客增强型座椅加热器)

带代码P65 (座椅舒适模式套件)

AR91.18-P-1801LW

型号 205, 253

带代码401 (前部座椅空调)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码222 (右侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

除了代码555 (AMG Performance 座椅)

除了代码P65 (座椅舒适模式套件)

型号 205, 253

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码222 (右侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

除了代码555 (AMG Performance 座椅)

除了代码P65 (座椅舒适模式套件)

型号 238

带代码401 (前部座椅空调)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

除了代码P65 (座椅舒适模式套件)

型号 238

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

除了代码P65 (座椅舒适模式套件)

型号 238

带代码902 (驾驶员和前排乘客增强型座椅加热器)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

除了代码P65 (座椅舒适模式套件)

型号 293

带代码401 (前部座椅空调)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码222 (右侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

除了代码P65 (座椅舒适模式套件)

型号 293

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码222 (右侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

除了代码P65 (座椅舒适模式套件)

AR91.18-P-1801LWA

型号 213

带代码401 (前部座椅空调)

除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

除了代码555 (AMG Performance 座椅)

型号 213

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

除了代码555 (AMG Performance 座椅)

型号 213

带代码902 (驾驶员和前排乘客增强型座椅加热器)

除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

除了代码555 (AMG Performance 座椅)

AR91.18-P-1801LWF

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码401 (前部座椅空调)

除了代码555 (AMG Performance 座椅)

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码555 (AMG Performance 座椅)

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码902 (驾驶员和前排乘客增强型座椅加热器)

除了代码555 (AMG Performance 座椅)

AR91.18-P-1801LWE

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

2

加热前排座椅椅面加热垫（R13/1、R13/3），然后小心地将其从座垫支撑 (1) 上拆下。

A

000 588 00 84 00 热风枪

WS54.00-P-0049B

p

温度不得超过 60 °C。

否则会改变座垫支撑 (1) 的结构。

i
更换前排座椅椅面加热垫（R13/1、R13/3）。

i
安装:
以旧前排座椅椅面加热垫（R13/1、R13/3）为模板，将新前排座椅椅面加热垫（R13/1、R13/3）粘贴到座垫支撑 (1) 上。

i
维修间资料系统 (WIS) 服务媒体

wsm://04_201900_12

wsm://04_201900_13

3

引导前排座椅椅面加热垫（R13/1、R13/3）的电气线束穿过座垫支撑 (1)。

4

按照与拆卸相反的顺序进行安装
