型号

213

带代码872 (后座区座椅加热装置)

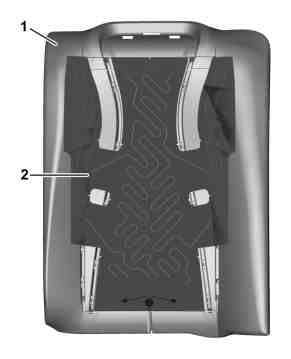

图示为车型 213.1, 装配电动调节式后排长椅/代码 223 和后排座椅加热器/代码 872

1

衬垫

2

加热垫

e
d

拆卸/安装

1.1

拆下靠背套

型号 213.0

带代码872 (后座区座椅加热装置)

除了代码287 (后座区可翻折座椅扶手)

AR91.18-P-1870LWE

1.2

拆下左侧座椅靠背套

型号 213.0

带代码287 (后座区可翻折座椅扶手)

带代码872 (后座区座椅加热装置)

型号 213.2

带代码872 (后座区座椅加热装置)

AR91.18-P-1874LWE

1.3

拆下右侧座椅靠背套

型号 213.0

带代码287 (后座区可翻折座椅扶手)

带代码872 (后座区座椅加热装置)

型号 213.2

带代码872 (后座区座椅加热装置)

AR91.18-P-1878LWE

1.4

拆下左/右座椅靠背套

型号 213.1

带代码872 (后座区座椅加热装置)

除了代码223 (可电动调节式后排座椅)

AR91.18-P-1872LWV

1.5

拆下左/右座椅靠背套

型号 213.1

带代码223 (可电动调节式后排座椅)

带代码872 (后座区座椅加热装置)

AR91.18-P-1872LWW

2

加热加热垫 (2) 并小心地将其从衬垫 (1) 上分开

A

000 588 00 84 00 热风枪

WS54.00-P-0049B

p

必须小心, 确保温度不超过 60 °C.

否则, 衬垫 (1) 结构会发生变化.

i
必须更换加热垫 (2).

i
安装:
根据旧加热垫 (2) 的式样将新加热垫 (2) 粘合到衬垫 (1) 上.

3

使加热垫 (2) 的电线束穿过衬垫 (1)

4

按照拆卸的相反顺序进行安装
