型号

213

带代码872 (后座区座椅加热装置)

1

螺栓

5

支架

2

螺母

6

螺母

3

支架

7

螺钉

4

螺母

8

支架

9

螺栓

12

电气连接器

10

支架

N25/6

后座椅加热器控制单元

11

电气连接器

a
注意危险！

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

i

有关行李箱盖打开/关闭传感装置的提示

型号 213

带代码872 (后座区座椅加热装置)

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

AH80.61-P-0001-01A

e
d

拆卸/安装

1

关闭点火开关并将其存放在发射范围以外 (至少 2  米)

2.1

拆下左侧行李舱内衬

型号 213.0/1

带代码872 (后座区座椅加热装置)

AR68.30-P-4800LWE

2.2

拆下左侧载物舱内衬

型号 213.2

带代码872 (后座区座椅加热装置)

AR68.30-P-1185LWE

3

将重低音从行李箱上拆下

型号 213.0/1

带代码811 (高级音响系统)

带代码872 (后座区座椅加热装置)

AR82.62-P-7841LWE

4

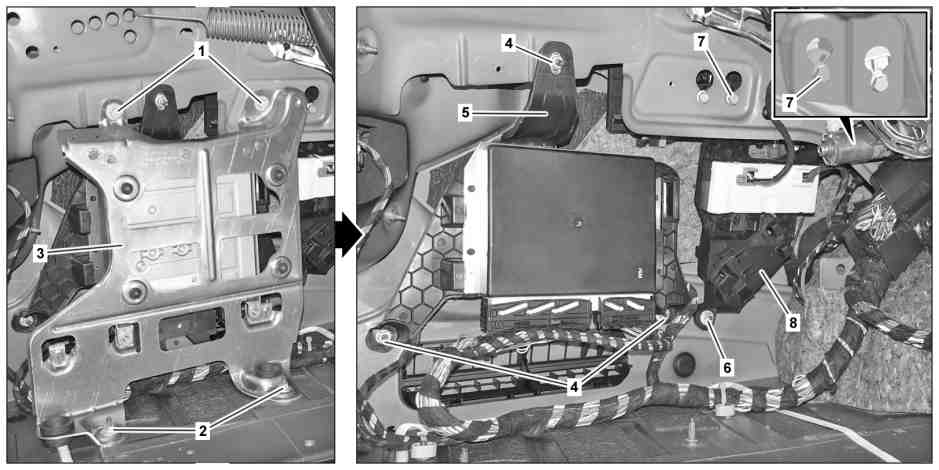

拆下螺栓 (1), 松开螺母 (2), 然后将支架 (3) 连同音响系统控制单元一起拆下并放到一旁

型号 213.0/1

带代码811 (高级音响系统)

带代码872 (后座区座椅加热装置)

型号 213

带代码810 (音响系统)

带代码872 (后座区座椅加热装置)

i
不要分开电气连接器.

5

松开螺母 (4), 将支架 (5) 连同控制单元一起拆下并放到一旁

型号 213

带代码459 (带可调式减震装置的钢制悬挂系统)

带代码872 (后座区座椅加热装置)

型号 213

带代码489 (AIRMATIC)

带代码872 (后座区座椅加热装置)

i
不要分开电气连接器.

6

松开螺母 (6), 拆下螺栓 (7), 然后将支架 (8) 连同控制单元一起拆下并放到一旁

如果已安装.

i
不要分开电气连接器.

i
安装在支架 (8) 上的控制单元的数量随车辆装备不同而异.

7

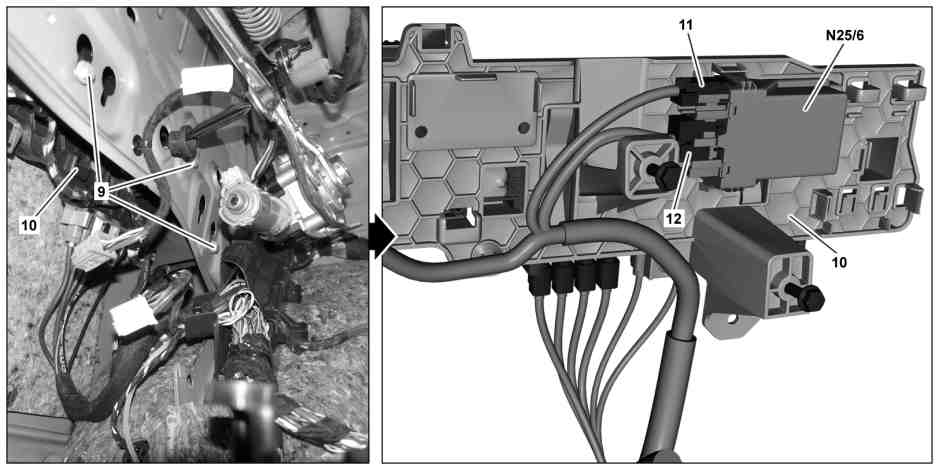

拆下螺栓 (9), 然后拆下支架 (10)

8

断开电气连接器 (11, 12)

9

将后排座椅加热控制单元 (N25/6) 从支架 (10) 上松开并拆下

10

按照拆卸的相反顺序进行安装
