型号

205.### 1# 截至5/31/15, 253.### 1# 截至5/31/15

带代码401 (前部座椅空调)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

型号

205.### 1# 截至5/31/15, 253.### 1# 截至5/31/15

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

型号

205.### 2# 截至5/31/15, 253.### 2# 截至5/31/15

带代码401 (前部座椅空调)

除了代码222 (右侧可电动调节式驾驶员座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

型号

205.### 2# 截至5/31/15, 253.### 2# 截至5/31/15

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码222 (右侧可电动调节式驾驶员座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

型号

213, 238

带代码902 (驾驶员和前排乘客增强型座椅加热器)

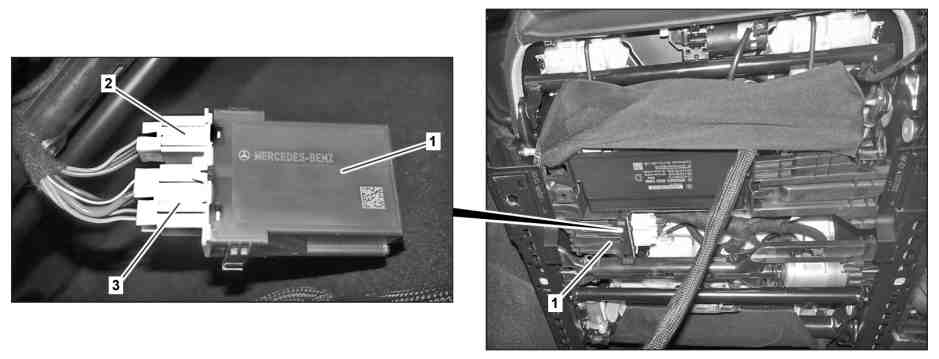

图示为车型 238

1

驾驶员座椅加热器控制单元

3

电气连接器

2

电气连接器

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

调试驾驶员座椅控制单元的座椅加热器 (1)。

更换驾驶员座椅加热器控制单元 (1) 时。

a

型号 238

带代码902 (驾驶员和前排乘客增强型座椅加热器)

AD00.00-P-2000-06LWO

a

型号 205.### 1# 截至5/31/15, 253.### 1# 截至5/31/15

带代码401 (前部座椅空调)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 205.### 1# 截至5/31/15, 253.### 1# 截至5/31/15

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 205.### 2# 截至5/31/15, 253.### 2# 截至5/31/15

带代码401 (前部座椅空调)

除了代码222 (右侧可电动调节式驾驶员座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 205.### 2# 截至5/31/15, 253.### 2# 截至5/31/15

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码222 (右侧可电动调节式驾驶员座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 213

带代码902 (驾驶员和前排乘客增强型座椅加热器)

AD00.00-P-2000-04B

2

关闭点火开关，并将遥控钥匙存放在变速箱范围之外（至少 2 m）。

3

拆下驾驶员座椅导轨的螺钉。

型号 205.0##/1##/2##/3## 1# 截至5/31/15, 253.### 1# 截至5/31/15

带代码401 (前部座椅空调)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 205.0##/1##/2##/3## 1# 截至5/31/15, 253.### 1# 截至5/31/15

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 205.0##/2##/3## 2# 截至5/31/15, 253.### 2# 截至5/31/15

带代码401 (前部座椅空调)

除了代码222 (右侧可电动调节式驾驶员座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 205.0##/2##/3## 2# 截至5/31/15, 253.### 2# 截至5/31/15

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码222 (右侧可电动调节式驾驶员座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 213, 238

带代码902 (驾驶员和前排乘客增强型座椅加热器)

AR91.10-P-1000LW

型号 205.4## 1# 截至5/31/15

带代码401 (前部座椅空调)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 205.4## 1# 截至5/31/15

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 205.4## 2# 截至5/31/15

带代码401 (前部座椅空调)

除了代码222 (右侧可电动调节式驾驶员座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 205.4## 2# 截至5/31/15

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码222 (右侧可电动调节式驾驶员座椅)

除了代码275 (带记忆功能的电动调节式驾驶员座椅)

AR91.10-P-1000LWR

i
驾驶员座椅仍留在车辆中。

4

向后倾斜驾驶员座椅并松开驾驶员座椅控制单元的座椅加热器 (1)。

5

断开电气连接器（2、3）并拆下驾驶员座椅控制单元的座椅加热器 (1)。

6

按照拆卸的相反顺序进行安装。
