型号

205 始自6/1/15, 253 始自6/1/15

带代码401 (前部座椅空调)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

型号

205 始自6/1/15, 253 始自6/1/15

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

型号

213

带代码401 (前部座椅空调)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

型号

213

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

型号

238

带代码401 (前部座椅空调)

除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

型号

238

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

型号

293

带代码401 (前部座椅空调)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

型号

293

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

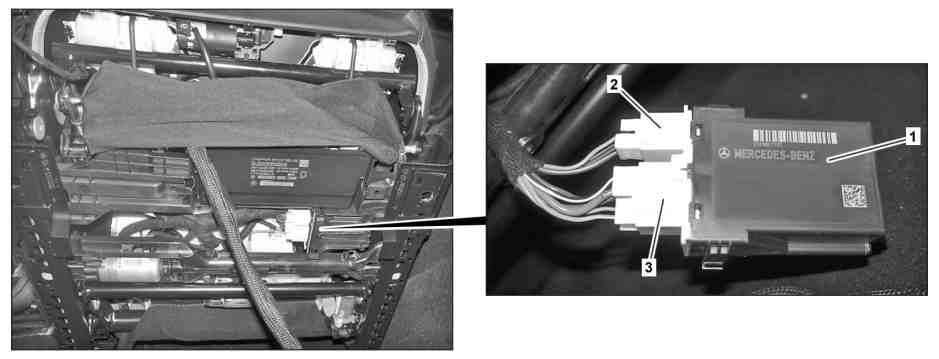

图示为车型 238

1

前排座椅加热器/座椅通风控制单元

3

电气连接器

2

电气连接器

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

调试前排座椅加热器/座椅通风控制单元 (1)。

更换前排座椅加热器/座椅通风控制单元 (1) 时。

a

型号 293

带代码401 (前部座椅空调)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 293

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

AD00.00-P-2000-06FR

a

型号 238

带代码401 (前部座椅空调)

除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

型号 238

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

AD00.00-P-2000-06LWO

a

型号 205 始自6/1/15, 253 始自6/1/15

带代码401 (前部座椅空调)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 205 始自6/1/15, 253 始自6/1/15

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 213

带代码401 (前部座椅空调)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

型号 213

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

AD00.00-P-2000-04B

2

闭点火开关并将遥控钥匙存放在发射范围以外（最少 2 m）。

3

将螺钉从前排乘客座椅的导轨上拆下。

型号 205.0/1/2/3 始自6/1/15, 253 始自6/1/15

带代码401 (前部座椅空调)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 205.0/1/2/3 始自6/1/15, 253 始自6/1/15

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 213

带代码401 (前部座椅空调)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

型号 213

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

型号 238

带代码401 (前部座椅空调)

除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

型号 238

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

型号 293

带代码401 (前部座椅空调)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 293

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

AR91.10-P-1000LW

型号 205.4 始自6/1/15

带代码401 (前部座椅空调)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

型号 205.4 始自6/1/15

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码221 (左侧可电动调节式驾驶员座椅)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

AR91.10-P-1000LWR

i
前排乘客座椅仍留在车辆中。

4

向后倾斜前排乘客座椅，松开前排座椅加热器/通风控制单元 (1)。

5

断开电气连接器（2、3），然后拆下前排座椅加热器/通风控制单元 (1)。

6

按照与拆卸相反的顺序进行安装。
